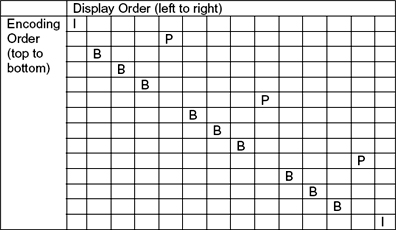

圖1：典型的I、P和B幀序列。

　　視頻壓縮標準某些時候限制運動矢量的水平和垂直分量，這樣在運動估計時每個宏塊和所選擇的16x16像素區域之間最大可能的距離會(huì )遠小于幀的寬度或高度。這種限制輕微地減少了對運動矢量進行編碼所需要的數據位數，也減少了執行運動估計所需要的運算量。包含在允許的運動矢量中的所有可能的16x16像素區域的基準幀部分被稱為“搜尋區域”。

　　此外，先進的視頻壓縮標準允許運動矢量具有非整數的值。即，編碼器可能估計針對某個指定宏塊當前幀與基準幀之間的運動距離不是整數個像素。運動矢量的分辨率為半個或四分之一個像素很常見。因此，為預測當前宏塊中的像素，必須對基準幀中的對應區域進行插值處理來估算出在非整數像素位置的像素值。按上面介紹的方法對預測與實際像素值之間的差值進行計算并編碼。

　　運動估計是圖像壓縮應用中運算量非常大的任務，需要視頻編碼器80%的處理能力。最簡單徹底的運動估計方法是在搜尋區域中評估每一個可能的16x16像素區域，選擇最匹配的。通常，利用“絕對差異值之和”(SAD)或“平方差異值之和”(SSD)運算來確定一個16x16像素區域與一個宏塊到底有多匹配。通常只對亮度層進行SAD和SSD運算，但是也可以包括色度層。例如，一個48x24像素的相對較小搜尋區域可能包括分辨率為像素的1024個16x16區域。僅對這樣一個區域的亮度層進行SAD運算需要做256次減法、256次絕對值運算以及255次加法運算。因此，還不包括非整數運動矢量所要求的插值處理，要進行最佳的匹配，這樣的搜尋區域進行徹底的掃描所需要的運算單個宏塊需要785,408次算術運算，這相當于在CIF分辨率(352x288像素)，幀率為每秒15幀下，每秒4.6億次算術運算。

　　由于這種高運算量，運動估計的實際實現并不適用徹底搜尋。相反，運動估計算法使用各種方法來選擇有限數量的備選運動矢量(大多數情況下大約10到100個矢量)，只對與這些備選矢量對應的16x16像素區域進行評估。一種方法是在幾個階段來選擇備選運動矢量。例如，可能選擇5個初始備選矢量，并進行評估。結果用來清除搜尋區域中不可能的部分，對搜尋區域中最有可能的部分進行處理。選擇5個新的矢量，并重復這種處理。通過幾次這樣的過程，就可以得到最佳的運動矢量。

　　在視頻序列中的當前幀和前一幀中針對周邊宏塊所選擇的運動矢量的另一種分析方法是試圖預測當前宏塊中的運動。根據這種分析來選擇一些備選的運動矢量，并只對這些矢量進行評估。

　　通過選擇一個較少的被選矢量而不是對搜尋區域的徹底掃描，運動估計的運算需求可以大大地減少，某些時候超過兩個數量級。值得注意的是，在圖像質量/壓縮率和運算量之間具有一種折衷關系：使用更多的運動矢量允許編碼器在基準幀內找到一個16x16像素的區域，這些區域能更好地匹配每一個宏塊，這樣減少預測誤差。因此，增加被選矢量允許預測誤差以更少的數據位或者更高的精度進行編碼，而代價就是執行更多地SAD(或者)SSD運算。

　　除了上面描述的兩種方法外，還有很多其他選擇適當備選運動矢量的方法，包括各種的專有解決方案。大多數視頻壓縮標準僅僅規定了壓縮視頻碼流的格式以及解碼步驟，而對編碼過程無定義，因此編碼器可以采用各種方法來進行運動估計。

　　運動估計方法是那些符合相同標準的視頻編碼器實現之間的最大差異。運動估計方法的選擇大大地影響了運算要求和視頻質量，因此市場上提供的編碼器內的運動估計方法細節常常是嚴格保守的商業秘密。

　　很多針對多媒體應用的處理器都提供了加速SAD運算的專門指令，或者專用的SAD協處理器來從CPU轉移這種需要大量運算的任務。

　　值得注意的是，為了執行這種運動估計，除了當前幀以外，編碼器必須在存儲器中保留一個或兩個基準幀。所需要的幀緩存通常都比片上可提供的存儲器大很多，在很多應用中都需要額外的存儲器芯片。將基準幀存儲在片外存儲器中導致要求編碼器非常高的外部存儲器帶寬，盡管大的片上緩存有助于大大減少所要求的帶寬。

　　某些視頻壓縮標準允許每個宏塊被分割成兩個或四個部分，每個部分有一個獨立的運動矢量。與一個運動矢量相比，這種選擇需要更多的數據位來對兩個或四個部分進行編碼。然而，如果增加的運動矢量能更好地預測宏塊像素，則對每個預測進行編碼所需要的數據位更少，這又是很有益的。

運動補償

　　在視頻編碼器中，運動補償利用在視頻碼流中被編碼的運動矢量來預測每個宏塊中的像素。如果運動矢量的水平和垂直分量都是整數值的話，預測的宏塊就僅僅是基準幀中16x16像素區域的一個拷貝。如果運動矢量的任意個分量具有非整數值，則需要用到插值來估計非整數像素位置的圖像。然后，對預測誤差進行編碼，并加入到預測宏塊中以重構實際的宏塊像素。

　　與運動估計相比，運動補償的運算需求小很多。盡管運動估計必須對每個宏塊的若干16x16像素區域執行SAD或SSD運算，運動補償僅對這樣的區域進行拷貝或插值處理。由于這樣的重要差別，視頻解碼的運算量比視頻編碼少很多。而且，在視頻解碼器中，運動補償可以依然占用達40%的處理器性能，盡管這個數字對于不同的視頻序列、視頻壓縮標準和解碼器的實現來說會(huì )有很大的差別。例如，對于很少使用插值的幀的運動補償工作載荷可能只占解碼器的處理性能的5%。

　　與運動估計相似，運動補償需要視頻解碼器在存儲器中保存一個或兩個基準幀，通常需要外部存儲器芯片來實現這個目的。然而，運動補償比運動估計更少地訪問基準幀緩存。因此，存儲器帶寬要求沒有運動估計那么嚴格，盡管為了在運動補償功能中獲得更佳的處理器性能，依然希望有高的存儲器帶寬。

減少視頻瑕疵

馬賽克與環狀瑕疵

　　理想情況是，有損耗的圖像和視頻壓縮算法僅僅丟棄那些視覺并不重要的信息，因此人眼重構的圖像和視頻序列和原來未壓縮的圖像或視頻是相同的。然而實際上，依然可能出現某些視覺上可見的瑕疵。由于編碼器的設計并不完美而出現這種問題，視頻內容的編碼尤其具有挑戰性，或者針對視頻序列分辨率和幀率所選擇碼率太低。后面的這種情況尤其常見，因此很多應用必須權衡視頻質量與減少存儲和帶寬要求之間的矛盾。

　　視頻壓縮中“馬賽克”和“環狀”瑕疵最為常見。馬賽克是由于壓縮算法將每個幀分割成8像素x8像素的塊造成。每個塊在重構時都在鄰近邊緣有一些誤差，使得塊邊緣可見。環狀瑕疵是由于編碼器在量化高頻DCT系數時丟棄太多的信息所致。環狀瑕疵的表現為在圖像特征的邊緣出現失真。

解決馬賽克和環狀瑕疵的圖像濾波器

　　視頻壓縮應用通常在解壓縮之后采用濾波器來減少上述的瑕疵。這些濾波步驟被稱為去馬賽克和去環處理。它們都利用了低通FIR(有限脈沖響應)濾波器來隱藏這些可見的瑕疵。去馬賽克濾波器應用到圖像塊的邊緣，將每個塊的邊緣與其相鄰的塊的邊緣進行混合，以此來隱藏這些馬賽克瑕疵。去環處理通常使用一個自適應濾波器，該濾波器首先檢測到圖像特征的邊緣。然后對鄰近檢測邊緣的區域進行低通濾波，從而消除環狀瑕疵，但是邊緣像素本身并沒有被濾除，或者很少地被濾除，以避免出現模糊。

　　這兩種濾波器都需要很大的運算量。這些濾波器結合使用會(huì )比視頻解碼器本身占用更多的處理器處理性能。例如，針對ARM9E通用處理器內核進行過優化的一個MPEG-4簡單規格、第一級(176x144像素,15fps)解碼器在對一個中等復雜度的視頻流進行解碼時，需要處理器的指令周期運行速率為14MHz。如果增加去馬賽克處理，處理器必須運行在33MHz。如果同時要求兩種處理，則處理器必須運行在39MHz條件下—幾乎是單獨視頻解壓縮算法的時鐘速率要求的三倍。

后處理與在線實現的比較

　　這兩種濾波器可以作為一個獨立于視頻解壓縮的單獨后續處理步驟用在視頻幀上。這種方法為系統設計者提供了針對他們的應用選擇最佳的去馬賽克和/或去環濾波器的靈活性，或者完全放棄這兩種濾波器以降低運算需求。在這種方法中，視頻解碼器利用每個未濾波的重構幀作為對未來的視頻幀進行解碼的基準幀，最后的濾波視頻輸出還需要一個額外的幀緩存。

　　另外一種方法是將去馬賽克和/或去環狀瑕疵功能整合到視頻解壓縮算法中。這種方法某些時候稱為“環形濾波”，利用濾波后的重構幀作為基準幀來解碼未來的視頻幀。這種方法要求視頻解碼器像編碼器那樣執行相同的去馬賽克和/或去環狀瑕疵濾波，以使每個用于編碼的基準幀與用于解碼的一樣。需要在編碼器中進行濾波處理增加了對處理器的性能要求，但是可以提高圖像質量，特別是當碼率很低的時候。此外，當去馬賽克和/或去環狀瑕疵功能作為一個獨立的后續處理步驟實現時需要的額外幀緩存，而整合到壓縮算法中則不需要。

色彩空間轉換

　　正如前面所述，視頻壓縮算法通常利用亮度和色度層來展現彩色圖像。不同的是，攝像機和顯示器通常將紅色、藍色和綠色光混合來展現不同的顏色。因此，攝像機捕捉到的紅、綠、藍像素必須轉換成亮度和色度值以進行視頻編碼，視頻編碼器的亮度和色度像素輸出必須轉換成特定的紅、綠、藍電平進行顯示。這種轉換方程每個圖像像素需要12個算術運算，還不包括用于補償在視頻壓縮算法的輸入和輸出中色度層比亮度層具有更低的分辨率所需要插值運算。對于每秒15幀CIF(352x288 像素)的圖像分辨率來說，轉換(沒有任何插值運算)需要每秒1,800萬次運算。這種運算量相當大；如果用軟件來實現，色彩轉換大約需要視頻解碼器所需要的處理器周期的三分之一或三分之二。

趨勢與結論

　　視頻壓縮算法采用了多種技術，例如運動估計、轉換和可變長度編碼。盡管大多數當前的視頻壓縮算法共享這些的基本任務，在算法和實現方法上存在大量的變化。例如，在不同的編碼器中，甚至即使符合相同的壓縮標準，執行運動估計的算術方法和實現方法都可能不同。此外，對于某個信號處理任務來說，最有效的實現方法對于不同的處理器來說也可能有很大的差別，即使每個處理器使用一種相似的算法。最后，某些任務的運算量，如運動補償，根據不同的視頻節目?jì)热葑兓�很大。因此，在某個特定的處理器上，視頻編碼器或解碼器的運算負擔很難以預測。

盡管有這些可變性，依然可以很容易地發現幾個趨勢：

　　運動估計是視頻壓縮處理中運算需求最大的任務，通常使編碼器的運算負擔為解碼器的幾倍。

　　解碼器的運算負擔通常決定于可變長解碼、逆轉換和運動補償功能。

　　運動估計、運動補償、轉換和量化/去量化任務的運算負擔通常與每個幀的像素數量和幀率成正比。不同的是，可變長解碼功能的運算量與壓縮視頻碼流的碼率成正比。

　　在解碼后的視頻流中應用的后處理步驟，即去馬賽克、去環狀瑕疵以及色彩空間轉換都大大地增加了視頻解碼應用的運算負擔。這些功能的運算負擔會(huì )很容易地超過視頻壓縮步驟，與每個幀的像素數量以及幀率成正比。

　　相比于運算量的預測，視頻壓縮應用的存儲器要求的預測容易得多：在視頻壓縮應用中，存儲器主要取決于用于存儲當前和基準幀的大容量緩存。如果壓縮方案支持I-和P-幀，只需要兩個幀緩存；如果還支持B-幀的話，則需要三個緩存。像去馬賽克、去環狀瑕疵、色彩空間轉換的后處理步驟可能需要另外的輸出緩存。這些緩存的大小與每個幀的像素數量成正比。

　　與像程序存儲器、查找表以及中間數據等因素相結合，組成通常視頻應用的存儲器需求的重要部分，盡管這個部分通常只有幀緩存存儲器的幾分之一。

　　實現高度優化的視頻編碼和解碼軟件需要徹底地理解本文介紹的目標處理器的信號處理概念。大多數的視頻壓縮標準不會(huì )規定運動估計的方法。盡管基準編碼器適合于大多數的標準，深入了解視頻壓縮算法通常允許設計師利用更多成熟的運動估計方法，并獲得更好的結果。此外，全面理解信號處理原理，實現信號處理功能，以及了解目標處理器的細節知識對于有效地將視頻壓縮算法中的各種任務對應到處理器的結構資源來說是非常重要的。
