WiMAX在IPTV接入網的應用

王月華 2008/10/21

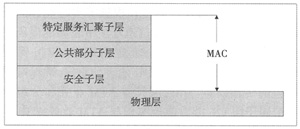

圖1　WiMAX的協議體系結構

　　2.物理層

　　WiMAX系統為滿足各種不同應用場合制定了兩個使用頻段：10～66 GHz與2～11 GHz。WiMAX在10 GHz～66 GHz頻帶內，定義了一個單載波調制模式的空中接口;在2～11 GHz頻段范圍內，定義了三個空中接口規范。

　　3.媒質接入控制(MAC)層

　　WiMAX系統(包括802.16e和802.16-2004)的MAC層最顯著的特點是面向連接，即所有業務(包括本身是無連接的業務)在802.16系統中都將映射到連接上，每條連接都有一個16bit的連接標志(CID)作為唯一標志。WiMAX的MAC層定義了較為完善的QoS機制，MAC層針對每個連接設置不同的QoS參數，包括速率、時延等指標。為了更好地控制上行數據的帶寬分配，標準還定義了不同的上行帶寬調度模式，針對實時和非實時業務，固定比特率和可變比特率業務的特點采用不同的調度機制，實現帶寬的靈活分配。其MAC層的設計既支持點對多點(PMP)結構，又支持網絡(luò )(Mesh)結構，同時支持連續型業務和突發型業務，包括話音、數據、IP連接、VoIP等。為了解決無線傳輸環境的不穩定性，MAC層采用了無線鏈路自適應技術、ARQ和H-ARQ技術等來保證信息傳輸的可靠性和有效性。

　　IEEE802.16e-2005在IEEE 802.16-2004的基礎上在MAC層引入了很多新的特性。主要包括三個方面：切換技術、節電功能、安全能力。

四、基于WiMAX接入的IPTV系統模型

　　基于WiMAX的IPTV接入網的功能框圖如圖2所示，包括視頻服務器(Video Server)、視頻路由/交換器(Video Router/switcher)、用戶基站(SS)、基站(BS)、終端。

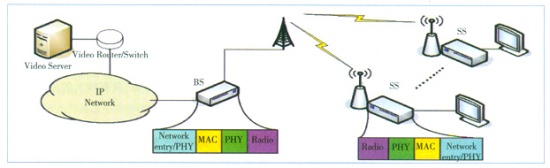

圖2　基于WiMAX的IPTV接入網系統模型

　　視頻服務器(Video Server)：存儲語音視頻內容，內容是從預先錄制好的節目壓縮編碼得到，再向用戶提供服務。視頻服務器可以集中或分散分布在核心網絡(luò )中。

　　視頻路由/交換器(Video Router/Switcher)：提供視頻服務器到IP網絡(luò )的路由接入。

　　用戶基站(SS)：基站的一種，提供基站和用戶終端的中繼連接，通常采用固定天線安裝在小區的屋頂上。基站與用戶基站之間采用動態適應性信號調制模式。

　　基站(BS)：基站提供用戶基站與IP網絡(luò )間的連接，通常采用扇形/定向或全向天線，可提供靈活的子信道部署與配置功能，并根據用戶群體狀況不斷升級擴展網絡(luò )。

　　終端：WiMAX系統定義用戶終端設備與用戶基站間的連接接口，提供用戶終端設備的接入。

　　圖3是IPTV的傳播協議棧。語音視頻內容首先經過壓縮編碼(大多采用MPEG-2)，然后使用實時傳輸協議(RTP)封裝，得到的載荷使用UDP或者TCP封裝成IP層的有效載荷，最后經過IP協議和以太網802.3協議封裝后在核心網絡(luò )中傳播。核心網邊緣的WiMAX基站在收到802.3協議包后，基站的MAC層解封裝該包，去除以太網協議頭，再封裝成802.16協議的MAC層分組數據單元和PHY層數據單元。物理層采用前向糾錯編碼(FEC)、符號映射和OFDM調制等技術為數據單元準備無線空中連接。無線電收發器通過天線再把信號發送給SS或BS。當SS和BS接收到信號后，通過上面過程的逆過程，把信號還原為用戶需要的語音視頻內容。

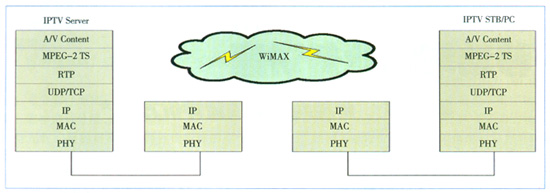

圖3　IPTV傳播協議棧

五、WiMAX作為IPTV接入的優勢

　　與現行的寬帶接入方式相比，作為IPTV的接入方案，WiMAX具有以下優勢：

　　建網方便靈活。首先，作為寬帶無線接入應用的WiMAX具有逐步投資和彈性部署的特點，網絡(luò )運營商可以根據用戶容量增長的需要，逐步增加投入，逐步擴容到位，實現基本平坦的成本曲線。其次，網絡(luò )的規劃可以不受地形地貌的限制，部局靈活，同時用戶密度較低的地區仍可以較低的成本實現覆蓋，減小初期投資的風險。再次，網絡(luò )部署快速，安裝和擴容方便。

　　帶寬高、容量大、傳輸距離遠。WiMAX工作頻段可從2～66 GHz，信道帶寬可在1.5～20 MHz范圍內靈活調整，有利于在所分配的信道帶寬內充分利用頻譜資源。WiMAX采用宏小區方式，最大覆蓋范圍達50 km;當在20 MHz信道帶寬時，支持高達70Mbit/s的共享數據傳輸速率(此時，最大覆蓋半徑為3～5km)。可采用多扇區技術來提高系統容量，一個扇區可同時支持60多個采用E1/T1接口的企業用戶或數百個家庭用戶。WiMAX采用了OFDM、收/發分集、自適應調制等多種先進技術實現非視距NLOS和阻擋視距ONLOS傳輸，有效地提高了傳輸效能。

　　支持移動接入。IEEE 802.16e-2005版本增加了對移動性的支持。該標準可同時支持固定和移動寬帶無線接入系統，工作在小于6GHz適宜于移動性的許可頻段，可支持用戶終端以車輛速度移動(一般低于120km/h)。

　　具有高的QoS和安全保證。MAC層根據業務QoS要求和業務參數，以輪詢方式請求連接帶寬或進行帶寬調整，以保證語音和視頻等實時業務的低延遲要求。同時，針對無線信道環境下較高的誤碼率和丟包率，定義了基于每個應用流的ARQ，保證MAC層業務數據單元MSDU的自動重發，確保端到端包的傳輸質量。MAC層具有ATM業務和分組業務匯聚子層CS，能方便地實現與ATM業務或IP業務為特征的網絡(luò )應用。同時，MAC層具有安全子層，支持MAC層安全機制，實現鑒權、加密等安全管理。

　　具有豐富的多媒體通信服務能力。WiMAX采用面向連接的方式，可以向用戶提供具有QoS性能的數據、視頻和語音(VoIP)業務。在IEEE 802.16標準中，MAC層定義了較為完整的QoS機制，還定義了4種不同的業務：非請求的帶寬分配業務(UGS);實時輪詢業務(rtPS);非實時輪詢業務(nrtPS);盡力而為業務(BE)。分別可以用來向用戶提供高質量的視頻和語音業務、普通質量的視頻和語音業務，以及質量無保證的諸如Internet等業務。可以根據業務的實際需要來動態分配帶寬，具有較大的靈活性。

六、結束語

　　IPTV是利用寬帶網，向家庭用戶提供包括數字電視在內的多種交互式數字多媒體服務的新技術。IPTV想要取得真正意義上的突破，不僅要解決好內容問題，還要解決最后一公里的瓶頸問題。WiMAX是一種高速率的城域網接入技術，具有很高的安全性和頻譜利用率，其建設周期短，可以承載多種業務，運營成本低，傳輸速率高，組網靈活容量大，支持移動性，完全能滿足IPTV業務的接入要求，特別適合當前中國的小區式住宅模式。因此，雖然IPTV的寬帶接入方式是多樣化的，會(huì )因不同的需求而共存，但是，移動WiMAX技術將是最好的選擇，將是IPTV接入的大趨勢。
