淺談DVR在IP數碼視頻監控中的應用

2009/02/04

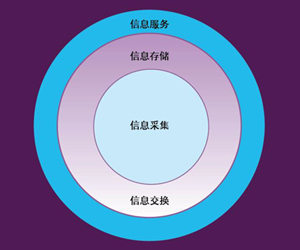

圖1 IP監控系統要素示意圖

　　信息采集指將系統需要的信息源通過采集設備進入信息交換系統，載體是IP 網絡(luò )。采集的信息包括視頻、音頻、報警、狀態及其它類型的信息，采集的設備包括能直接接入IP 網絡(luò )的DVR/DVS、IP 攝像機/ 拾音器、IP 報警設備等等，VR 存儲的視頻、音頻數據也可以作為信息源（歷史數據），供整個系統共享。

　　信息交換指將采集到的信息使用標準協議進行封裝，通過IP網絡(luò )將封裝的信息交換到目標主機，目標主機對信息進行處理，以便提供各類信息服務功能，如集中存儲（NVR）、信息檢索、VOD 點播、實時預覽、控制、系統配置等等。

IP監控組成

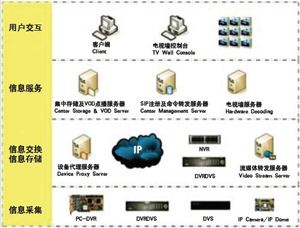

圖2 IP監控系統組成單元

　　傳統攝像機、快球等獲取的圖像通過DVR、DVS 可將信息接入到IP 監控系統，IP 攝像機、IP 快球采集的信息可直接接入IP 監控系統。該子系統涉及的主要技術是視頻編解碼技術、智能檢測技術等。

　　設備代理服務器將接入的信息進行標準化，然后通過IP網絡(luò )載體進入信息交換平臺，視音頻信息可交換到NVR 進行集中存儲，或交換到流媒體轉發服務器供上級服務層調用。該子系統涉及的主要技術是多媒體通信與存儲技術等。

　　SIP 注冊命令轉發服務器實施用戶管理、接入設備管理，同時直接響應用戶請求。集中存儲及點播服務器提供用戶對實時及歷史視音頻的點播訪問，電視墻服務器提供點播圖像的解碼AV 輸出，實現控制中心的電視墻、大屏顯示。各服務器應支持分布式架構，可根據實際需求靈活配置。該子系統涉及的主要技術是數據庫應用技術、檢索（智能）技術、信息安全技術等。

DVR 的作用

　　DVR 在IP 系統中將前端采集的圖像封裝成IP報文，然后通過IP 網進行交換，這就是DVR 的視頻服務功能。因為DVR本身具有計算能力，所以它具備了存儲服務、VOD點播服務功能，同時也是分布式存儲系統中的一個存儲單元。

　　所以，我們可以認為，DVR實際上在整個IP 網絡(luò )監控的系統架構中擔任多重角色，這樣，我們在選擇DVR 時，不僅考慮它的傳統指標，如圖像質量、壓縮效率等，還要考慮其計算能力、對監控資源的處理能力等等，如并發訪問數的支持、吞吐量大小、通信機制等等指標是否符合我們所構建的IP 監控系統的要求。

未來展望

　　業界普遍認為，視頻監控智能化是未來發展趨勢，實際上，智能化的有效應用不僅取決于技術的成熟，是否真正滿足實際的需求，還取決于是否有一個合理的平臺結構來容納這樣的應用。IP 監控架構真正滿足智能化系統的整合。能無縫接入智能化平臺，實現視頻監控的智能化。

海康威視
