視頻會(huì )議多點控制的MCU設計與實現
張亞婷 郭華 2010/06/12
引言
視頻會(huì )議的多點控制單元(MCU)是視頻會(huì )議系統的核心設備。所有參與會(huì )議的終端可與MCU建立一對一的連接，終端負責采集本會(huì )場的聲音和圖像，然后經編碼后傳輸到MCU，由MCU根據當前視頻會(huì )議的模式確定對音視頻信號的處理方式和轉發邏輯，最后將處理后的音視頻數據再發送到每一個與會(huì )者。
1、多點視頻會(huì )議的分類
基于H.324標準，多點會(huì )議實現有各種不同的方法和配置，主要可以為集中式多點會(huì )議和分散式多點會(huì )議兩種模式。
集中式多點會(huì )議是由一個多點控制單元來組織，所有終端以點對點方式向多點控制單元發送視頻流、音頻流和控制流。其結構如圖1所示。圖1中的多點控制器使用H.245控制功能來對會(huì )議進行集中式管理。H.245也可用來指定各終端的通信能力。多點處理器可進行混音、數據分配以及視頻信號的混合和切換，并將處理結果送回參加會(huì )議的終端。一個支持集中式多點會(huì )議的典型多點控制單元通常由一個多點處理器和多點控制器組成。

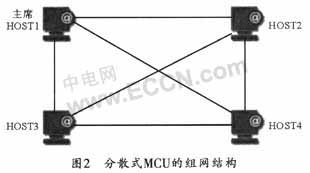

分散式多點會(huì )議是傳統的會(huì )議系統(如H.320)所沒有的。在這種管理方式的系統中沒有MCU，也沒有集中控制和集中管理的設備，MCU的功能是以MC和MP功能模塊的方式分別存在于系統的其他設備中。分布式多點控制和管理之所以能在基于分組的通信網中實現，其主要原因是網絡(luò )中的通信是在邏輯信道中進行的，而不是以物理信道為單位進行的。分布式多點會(huì )議利用多點播送技術來組織，參加會(huì )議的終端向別的與會(huì )者終端以多點播送方式傳送視頻和音頻信息，而無須在多點處理器集中進行。H.245控制信息仍然以點對點的方式傳送給主多點控制器，圖2所示是分散式MCU的組網結構。
集中式多點視頻會(huì )議中的MCU集多點視頻會(huì )議控制器(MC)和多點視頻會(huì )議處理器(MP)于一身，它既有組織和管理會(huì )議的功能，同時負責所有與會(huì )者的聲音和圖像的處理和切換。
2、MCU的系統設計
2.1 集中式多點視頻會(huì )議的網絡(luò )結構
星型組網方案是集中式多點會(huì )議的首選方案。星型組網方案是將所有終端通過集線器或交換機連接到MCU，每個終端都只與MCU建立一個基于H.324標準的連接，圖3所示是其星型組網方案。每個終端負責對本會(huì )場的聲音、圖像進行采集后，再經過相應的編碼算法進行編碼，然后將編碼得到的音視頻流通過交換機發送到MCU，由MCU根據當前的會(huì )議模式對音頻和視頻分別進行處理。音視頻的處理主要包括對與會(huì )者聲音的混合和多畫面合成，最后將處理后的音視頻數據由MCU根據會(huì )議模式轉發給每個參會(huì )者的終端。
視頻會(huì )議模式的設置和參與會(huì )議的成員管理可由MCU控制臺來完成。實際應用中，一般會(huì )為每個會(huì )議配備一個會(huì )議管理者，又稱會(huì )議管理員。會(huì )議管理員可通過MCU控制臺對多點控制單元進行遠程控制，包括設置會(huì )議開始和結束的時間、會(huì )議采用的音視頻標準、會(huì )議模式的設置、與會(huì )者列表的管理以及會(huì )議模板的裝載和保存等。在會(huì )議進行中，會(huì )議管理員還可通過MCU控制臺對會(huì )議進行調度，包括指定新的主席、指定新的發言聽眾、取消發言等。
在分布式會(huì )議方案中，各個終端均完成一定的控制與交換功能，因而靈活性強，與會(huì )端加入／退出會(huì )議功能易于實現，但其通信協議比較復雜。控制信息以廣播方式發送，因而通信效率比較低，所以通常采用集中式實現方案。有時候，主席端也可與MCU合并形成一個超級服務端。這種方式可以演化為人們所熟悉的客戶／服務器體系。在主席端的機動性要求不高時，這種方式具有非常突出的優點，如易于實現，控制簡便等。圖4所示是客戶／服務器方式MCU的方案結構。為了保證通用性和機動性，本設計采用集中式MCU方案。
2.2 MCU的通信接口設計
通信接口的主要功能是數據串／并變換與緩存，其作用類似于較大輸入輸出緩沖區的串口擴展。從調制解調器(Modem)輸入的串行數據格式為2-8-1-N，即2
bit起始位，8 bit數據，1bit停止位，無奇偶校驗。接口卡分離出8 bit數據位并對之進行串／并變換后存入輸入緩沖區，緩沖區是8 kbit的FIFO(先入先出)堆棧，接口卡提供指定的地址以便微機從中讀取數據。微機輸出的數據可寫入接口卡的輸出緩沖區。它也是8

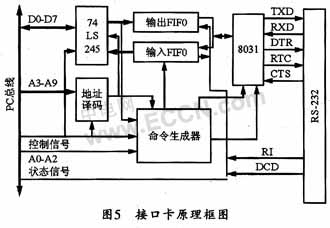

kbit的FIFO堆棧，然后接口卡執行相反的操作并將之輸出到Modem[17]。接口卡的原理如圖5所示。
2.3 視頻會(huì )議系統協議的簡化模型
MCU的設計可參考ITU的H.324系列建議。該建議擬訂了低比特多媒體通信終端的基本框架。它包括四個主要部分：G.723.1音頻編碼標準、H.263視頻編碼標準、H.245通信控制協議和H.223復接分接協議，該建議同時也描述了一個在PSTN中采用V.34標準的Modem。V.34標準規定了輸入／輸出Modem的數據格式、比特率等要求。本系統由于MCU連接了多個端口，若各端口Modem的速率不一致，則可能會(huì )造成MCU的數據擁塞，故本系統中禁止Modem速率的自動調整。一般在會(huì )議開始之前，即按各端口中最低速率建立連接，以保證較小的誤碼率。在MCU中，主要是對H.223幀的幀頭進行處理。H.223幀結構中的幀起始標志為3個連續的FAS碼，每個FAS碼長為4個字節，試驗系統中可取為0XEC。該標志也可用于實現對H.223幀的定界。由于幀長度是不定的，因此，幀起始標志的正確傳輸與檢測直接影響到幀定位。控制信號也占4個字節，其中前兩個字節為BAS碼，主要攜帶會(huì )議控制信息。因本會(huì )議系統的可能狀態較少，所用到的控制命令也少，故只用一個字節傳送命令，另一個字節作為BAS碼的糾錯字節，以保證命令的正確傳輸。

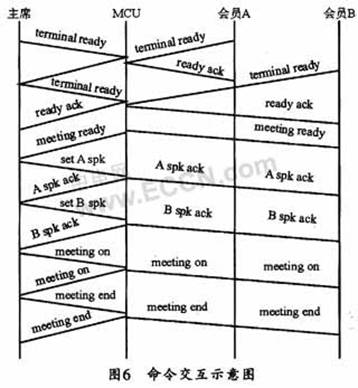

在視頻會(huì )議系統的命令交互中，MCU及各個與會(huì )站點在會(huì )議中都要維護一張狀態設置表，表中記錄了各與會(huì )站點所對應的邏輯端口、電話號碼、地理位置、在會(huì )議中的身份(主席、發言方及普通會(huì )員)等，此后MCU進一步將邏輯端口映射成相應的物理地址，以便MCU從該地址讀寫信息。狀態設置表的初始設置是在會(huì )前通過勤務電話確定的。預定的開會(huì )時間由MCU負責通過Modem呼通各與會(huì )站點，以建立起數據鏈路。當某個站點呼通后，該站點即在其H.223幀中插入終端就緒命令，而MCU則將該幀環回，并將BAS碼替換為就緒確認命令。當所有站點均就緒后，MCU即向各站點發會(huì )議就緒命令。同時將主席端的數據切換到各個站點，此時主席便可以發言，也可以命令其它會(huì )員發言。如果主席沒有發命令給MCU，則向MCU發會(huì )議進行中狀態指示，MCU則維持當前狀態；若主席命令A站點發言，則其在H.223幀中插入令A發言的命令。MCU接到命令后，即將A站點的數據切換到除A外的所有其它站點，同時將主席的數據發往A站點。當主席命令會(huì )議結束時，MCU即向各站點發送會(huì )議結束確認命令，并停止工作，由各站點自行掛斷Modem。圖6為上述過程的命令交互示意圖。
在會(huì )議中，MCU接主席命令后，應根據該命令所產生的狀態轉移來修改狀態設置表。通過低速MCU伺服軟件可使MCU同時控制8個與會(huì )站點的數據讀入寫出操作，同時進行命令解釋執行工作。由于幀交換又要占用大量的內存資源，同時還要保證系統的實時性，因此，MCU伺服軟件的設計不僅要求執行效率高，還要求程序本身要占用較少的系統資源。
3 MCU的軟件設計
該軟件的設計可采用快速原型方法來完成。首先可建立簡化的快速原型，然后在此基礎上逐步完善以達到設計要求。快速原型同樣可采用模塊化的方法將整個MCU軟件劃分為若干松耦合的功能模塊，并對各模塊分別進行設計與測試，在保證各模塊正確后，再對整個軟件進行綜合調試，以發現各模塊間接口設計可能存在的失誤，再反過來通過修正各模塊程序來完成整個軟件的設計。具體開發流程如圖7所示。現將各步的工作描述如下：
（1）利用電話線在兩臺計算機間通過Modem進行數據通信時，可將其作為功能最簡單的快速原型。該步的主要工作是建立DOS平臺上Modem的控制功能。其關鍵是對鍵入的命令進行解釋后傳送給Modem，同時接收Modem的反饋信號，以確定Modem的狀態，并以此進行進一步的控制；
（2）建立遠地自環模型，以測試快速原型的正確性，同時測試接口卡的工作特性；
（3）編寫幀讀入模塊和幀寫出模塊程序，以連續測試幀環回及單一測試幀。驗證傳送來的測試幀讀摸塊以及幀寫出模塊的正確性；
（4）編寫命令提取與解釋模塊和狀態修改模塊程序，通過改變測試幀的BAS碼并讀取狀態修改結果來驗證上述模塊的正確性；
（5）編寫幀切換／BAS碼替換模塊程序，構造三臺計算機間的測試平臺，并使其一充當MCU，然后通過另兩端的測試幀切換來驗證上述模塊的正確性；
（6）根據實際條件建立多臺計算機間的測試平臺，并適當改變測試幀的長度(128～512 byte)，進行連續的測試并計時，以檢驗各模塊的工作時延。然后按照系統的實時性要求對產生時延較大的模塊進行改進。
4 結束語
由于MCU對運動程度不同的視頻圖像的處理能力有所不同，所以，傳送運動程度不同的視頻圖像時，在終端B接收到的視頻質量良好的情況下，MCU的最大接入終端數(MCU的容量)是不同的。測試發現，本文設計的MCU在運動量比較大(n=16的時候)時，音視頻圖像良好；n=20的時候，音視頻效果基本可以接收，但是偶爾圖像有失真；而在n=32時，圖像色彩嚴重失真，聲音斷斷續續。同時再考慮圖像時延和延遲抖動(話音和圖像的同步)等視頻會(huì )議的規定值(點對點的圖像時延不超過150
ms，延遲抖動約為400ms)。可以得出：在圖像質量良好，圖像時延和延遲抖動均能達到規定要求的情況下，本MCU的單臺容量應為16。
