統一IMS技術標準研究進展分析

趙慧玲張園 2011/03/25

　　摘要：重點介紹了統一IMS技術標準的研究進展，包括統一IMS系列標準制定的技術背景、標準研制情況、并對統一IMS需求、架構和組網的主要技術進行了歸納總結，同時結合目前中國運營商IMS網絡(luò )的部署情況和國際IMS標準制定的熱點，對統一IMS標準下一步的制定給出了建議。

1.概述

　　從長遠的發展看，IMS將是固定網絡(luò )和移動網絡(luò )共同的核心業務控制，IMS適合基于SIP的業務控制。 IMS將在光進銅退、提升多媒體業務能力方面發揮重要作用。

　　核心網由電路域、分組域和多媒體域組成。隨著無線網絡(luò )向LTE的過渡，電路域主要由軟交換技術控制，而分組域由分組核心演進（EPC）構成。EPC的主要功能是提升分組域DPI的能力，對分組域的流量進行優化；提升分組域差異化計費的能力，IMS主要承擔多媒體域的控制重任。三者互相配合，將最大可能地發揮核心網的作用。

　　在國內，隨著3G市場的啟動以及固定和移動融合步伐的加快，三大運營商也開始將IMS引入現網，積極進行IMS的業務發展，開展標準化工作和試驗。不過，不同的運營商采取的策略、步驟略有不同。可以說，IMS的市場前景非常樂(lè )觀。

　　IMS最早由3GPP 在R5版本中提出，其最初的目標是解決3G網絡(luò )中多媒體業務的提供問題。由于IMS具備控制與承載分離、控制與業務分離、支持多種接入方式等下一代網絡(luò )的特性，逐步獲得了包括TISPAN、3GPP2、ITU-T等標準化組織的關注和認可，并被確定為固定和移動網絡(luò )提供融合多媒體業務的核心架構之一。2007年之前，各標準化組織對IMS的研究各有側重并相對獨立。從2007年開始，為了使IMS能夠更加協調發展，3GPP分別與TISPAN和3GPP2達成了在3GPP R8版本中統一進行common IMS研究的共識。

　　在國內，CCSA一直在進行IMS技術的跟蹤研究和標準化工作，但初期重點開展的是移動網絡(luò )IMS標準的研究。隨著固網運營商引入IMS的需求越來越強烈，運營商全業務運營的趨勢越來越明朗，CCSA TC3和TC5從2006年12月開始聯合開展了統一接入固定、移動網絡(luò )的IMS（統一IMS）系列標準的制定。截至2009年，CCSA發布了《統一IMS的需求（第一階段）》、《統一IMS的功能體系架構（第一階段）》、《統一IMS組網總體技術要求（第一階段）》和部分統一IMS業務的系列標準，隨后又制定和發布了統一IMS設備規范、協議規范和業務規范等。目前，已經發布了以下統一IMS系列標準。

　　需求、架構和組網類標準有《統一IMS的需求（第一階段）》（YD/T 1929-2009）、《統一IMS的功能體系架構（第一階段）》（YD/T 2007-2009）、《統一IMS組網總體技術要求（第一階段）》（YD/T 1930-2009）。

　　業務類標準有《基于統一IMS的業務技術要求多媒體彩鈴業務（第一階段）》（YD/T 2008-2009）、《基于統一IMS的業務技術要求個性化振鈴音業務（第一階段）》（YD/T 2009-2009）、《基于統一IMS的業務技術要求多媒體會(huì )議業務（第一階段）》（YD/T 2010-2009）、《基于統一IMS的業務技術要求呼叫等待與呼叫保持業務（第一階段）》（YD/T 2011-2009）、《基于統一IMS的業務技術要求惡意呼叫追蹤和匿名呼叫拒絕業務 （第一階段）》（YD/T 2013-2009）、《基于統一IMS的業務技術要求呼叫前轉類業務（第一階段）》（YD/T 1931-2009）、《基于統一IMS的業務技術要求標識顯示及限制類業務（第一階段）》（YD/T 1932-2009）、《基于統一IMS的業務技術要求 IP Centerex業務（第一階段）》（YD/T 1933-2009）。

　　設備類已經公示、即將發布的標準有統一IMS查詢/服務會(huì )話控制設備（I-CSCF/S-CSCF）技術要求（第一階段）、統一IMS代理會(huì )話控制設備（P-CSCF）技術要求（第一階段）、統一IMS歸屬用戶服務器（HSS）設備技術要求（第一階段）。

　　隨著運營商的重組和3G牌照的發放，國內的三大運營商都成為了全業務運營商，統一IMS系列標準將成為運營商IMS部署的重要技術依據。

2.統一IMS的需求

　　《統一IMS的需求（第一階段）》重點規定了統一IMS（第一階段）的需求，包括總體需求、網絡(luò )能力需求、支持的業務等內容。

　　統一IMS（第一階段）應支持的業務包括多媒體會(huì )話業務、視頻會(huì )議業務、IP Centrex業務、點擊撥號業務、多媒體彩鈴業務、個性化振鈴業務、消息業務、呈現業務、PoC業務、組和列表管理業務、CSI業務、傳統智能網業務、緊急業務、合法偵聽業務等。

　　統一IMS應支持的網絡(luò )能力包括支持的接入方式、支持的終端類型、認證和授權方式、用戶數據的集中管理要求、IP多媒體會(huì )話控制、QoS管理要求、互通要求及計費要求。

　　統一IMS應支持的接入方式包括2G接入（包括GPRS、EDGE和CDMA 1X）、3G接入（包括2 GHz WCDMA、TD-SCDMA和cdma2000）、xDSL接入、WLAN 接入、LAN 接入。統一IMS不限于某一種接入方式，原則上，只要用戶可以獲得IP連接，無論使用何種接入網都可以接入統一IMS。

　　統一IMS應支持的終端包括移動終端、SIP硬終端、SIP軟終端。

　　統一IMS應同時支持AKA、HTTP Digest（MD5）、Early IMS等認證方式。

3.統一IMS的功能架構

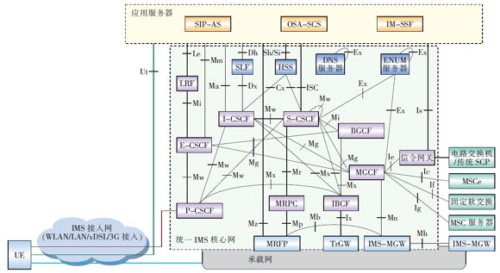

　　《統一IMS的功能體系架構（第一階段）》重點定義了統一IMS的功能體系架構、基本功能要求、安全要求、計費要求和語音業務的連續性（VCC）要求等內容。統一IMS的功能架構如圖1所示。

　　統一IMS網絡(luò )主要包括以下功能實體。

　　a）會(huì )話控制類：S-CSCF、I-CSCF、P-CSCF、E-CSCF。
　　b）互通類：IBCF、TrGW、SGW、IMS-MGW、BGCF、MGCF。
　　c）媒體資源處理類：MRFC、MRFP。
　　d）用戶數據處理類：HSS、SLF。
　　e）號碼分析類：ENUM服務器、DNS服務器。
　　f）應用服務器類：SIP-AS、OSA-SCS、IM-SSF。

4.統一IMS的組網技術要求

　　《統一IMS組網總體技術要求（第一階段）》規定了統一IMS網絡(luò )的組網結構、業務應用層結構、編號、漫游和游牧、路由細則、IMS網絡(luò )與其他網絡(luò )的互通、網絡(luò )性能和服務質量要求、網絡(luò )可靠性要求等內容。

　　《統一IMS組網總體技術要求（第一階段）》對IMS應用的場景進行了描述，主要結合我國運營商的實際需求，規定了以下3種場景。
　　
　　場景一：包括固定接入+GPRS/EDGE+WCDMA接入。

　　場景二：包括固定接入+GPRS/EDGE+TD-SCDMA。

　　場景三：包括固定接入+CDMA 1X+cdma2000。

　　《統一IMS組網總體技術要求（第一階段）》提出了依據IMS用戶的規模和管理體制等因素，運營商可以以省或大區為單位建設統一的IMS網絡(luò )的組網模式。

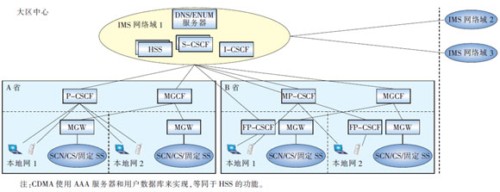

　　由于IMS網絡(luò )采用分布式結構，IMS網元設備處理能力較高，當用戶數量較少時，可以考慮采用劃分大區的方式建設IMS網絡(luò )。即以大區為中心進行IMS網絡(luò )的建設。主要在大區中心的省會(huì )城市集中設置S-CSCF、I-CSCF、HSS、媒體資源服務器等設備，覆蓋所在大區各省的IMS用戶。以大區為單位的IMS網絡(luò )架構如圖2所示。

圖2：以大區為單位的IMS網絡(luò )架構
以省為單位的IMS網絡(luò )架構

圖3：以省為單位的IMS網絡(luò )架構
　　以省為單位劃分IMS域，即各省以省為單位進行IMS網絡(luò )建設，在省會(huì )城市設置S-CSCF、I-CSCF、HSS、媒體資源服務器等網元設備，為全省的IMS用戶服務。負責接入固定用戶的P-CSCF和互通的MGW等設備需要設置在本地網。以省為單位的IMS網絡(luò )架構如圖3所示。

　　對于IMS網絡(luò )的編號，《統一IMS組網總體技術要求（第一階段）》規定IMS用戶的歸屬網絡(luò )域名存儲在用戶的ISIM卡中。對于沒有ISIM的固定用戶，可以在固定終端上配置用戶的歸屬網絡(luò )域名。對于沒有ISIM卡的移動用戶（特指使用SIM/USIM卡、R-UIM/CSIM卡的移動用戶），可以在移動終端上配置用戶的歸屬網絡(luò )域名，或者從移動用戶的IMSI號碼導出歸屬網絡(luò )域名。IMS用戶的私有用戶標識用于用戶接入IMS網絡(luò )的注冊、鑒權、認證和計費，私有用戶標識應保證唯一性。私有用戶標識采用網絡(luò )接入標識符（NAI）的形式，即username@realm。

　　公有用戶標識是用戶在IMS網絡(luò )中通信的標識，公有用戶標識用于SIP消息的路由。一個IMS用戶可以分配一個或多個公有用戶標識，公有用戶標識的格式可以采用SIP URI或者Tel URI的格式。

5.RCS

　　IMS開放式的架構受到國內外運營商的關注，運營商開始準備將IMS的業務能力與IP互聯網應用相結合，如將IMS的語音和即時消息等通信能力與SNS網站結合，將IMS基于通信錄來提供會(huì )議、數據和視頻等業務，利用IMS的開放性提供與互聯網相結合的更加豐富靈活的業務。

　　而RCS在其中發揮著不可忽視的作用。RCS工作組于2007年成立，主要致力于推動IMS實現商用，推動IMS產業鏈快速成熟，快速應用移動新業務，為用戶提供可互通的、融合、豐富的通信體驗。RCS工作組主要基于已有的標準（包括3GPP、ETSI、OMA、GSMA）制定出一個可實施、可互通、基于IMS的核心業務集，提出RCS的實現標準并測試業務需求的滿足度、業務成熟度和業務互通性，推動IMS業務快速實現商用。

　　RCS是在IMS的體系架構之上，通過為用戶提供整套基于增強型通信錄的呈現、即時通信、視音頻呼叫、群組聊天、文件傳送等在線通信應用，為用戶提供可互通、融合、豐富的通信體驗。運營商希望通過RCS來提供與MSN、QQ等相同的業務體驗，同時利用運營商之間網絡(luò )互通的優勢與互聯網提供商抗衡。GSMA專門成立了RCS組織來推進運營商之間的IMS網絡(luò )和多媒體業務的互通。目前，法國、西班牙、日本和韓國的多家運營商都聯合開展了RCS的實驗，因此，在IMS領域，RCS將成為未來研究的終端。CCSA也應盡快開展RCS技術的研究和標準的制定，推進運營商IMS網絡(luò )和業務的互聯互通。

　　RCS1.0第一階段業務集主要包括增強型地址簿（提供用戶的狀態呈現和終端可用業務能力指示）、增強型呼叫（在通話過程中提供附加的視頻、圖像共享或文件傳輸）、增強型融合消息（在傳統短信、彩信的基礎上融合即時消息和聊天業務）、業務交互（業務交互允許用戶使用RCS終端更好地從一個業務無縫切換至另一個業務）等。

　　區別于目前主流的融合通信產品，RCS的主要特點是：由運營商運營，能夠天然地與手機通信簿進行捆綁，確保融合通信業務能在不同運營商的終端用戶間互通，能夠深度集成社交應用等。目前它的核心業務集包括增強型地址簿、增強型呼叫、增強型融合消息等。R1~R3版本已經發布，R4版本正在制定和完善中。未來的發展趨勢包括RCS的框架化，如業務&能力API開放等，與社交網絡(luò )進行融合和集成，以及企業市場應用等。在技術標準方面，RCS并沒有重建新的技術標準，而是在現有3GPP、ETSI、OMA等標準的基礎上進行技術選擇和技術增強。中國電信已于2010年8月加入RCS研究組，成為重要的成員單位。

6.中國運營商對IMS的實踐

　　目前中國的三大運營商都成為全業務運營商，統一IMS成為其提供融合業務的核心技術，三大運營商都積極開展了統一IMS的研究和實驗，統一IMS的部署和應用在國內也正在從試商用逐步邁向大規模商業部署。

　　中國移動2008—2009年選擇在部分省份開展IMS現場實驗，2010年在全網大規模部署IMS系統，中國移動部署IMS系統主要是為固定接入的用戶提供多媒體電話和Centrex等業務。中國電信2009年在上海部署IMS系統，向北京、上海、江蘇和廣州4省（市）的CDMA用戶提供移動視頻電話業務，并同時在廣州、上海、浙江、江蘇、福建、四川、山東、廣西等8個省開展現場試驗；下一步準備在實驗的基礎上開始IMS系統的部署，重點向光進銅退用戶提供寬帶語音業務，同時考慮向用戶提供多媒體業務。中國聯通（原中國網通）于2006—2007年進行了實驗室環境下4個廠家的IMS測試，并于2008年在北京、廣州、大連、濟南、鄭州等地開展了規模性的IMS試點工作。

　　同時，在國家三網融合的戰略下，廣電也希望利用IMS技術為用戶提供語音及多媒體業務。

　　因此，統一IMS系列標準已經成為運營商、設備制造商統一IMS開發、測試、部署的重要技術依據，在IMS產業推進中發揮著重要的作用。

7.結束語

　　目前，我國運營商已經開始大規模部署IMS網絡(luò )。IMS網絡(luò )部署之后，如何在IMS網絡(luò )上提供豐富的業務將逐步成為運營商關注的重點。目前基于IMS的RCS已成為國際標準化的一個熱點。
