軟交換及其業務

趙慧玲 單秀云 2001/02/08

下一頁

摘要：本文概要介紹了下一代網絡(luò )的核心功能實體軟交換以及基于軟交換的業務提供架構。軟交換的出現是話音網絡(luò )走向開放的新型體系架構，與信令網關和媒體網關一起，使提供業務的控制層面與媒體的承載層面相分離，以有效靈活地提供業務，是新興運營者進入話音市場的新的技術手段，也是傳統話音網絡(luò )向分組話音演進的方式，具有廣闊的發展前景。

1.新一代話音網產生的背景：

目前電信業務發展迅猛,其特點是(1)：新業務層出不窮，數據業務快速發展，數據業務量迅速膨脹。在一些經濟發達國家，數據業務量已經超過話音業務量。(2)新的語音壓縮技術已經可將話音信號壓縮在低于64kbit/s的信道上傳遞。這種技術已經在IP電話,第二代GSM和第三代CDMA移動通信系統廣泛應用。未來網絡(luò )的帶寬資源將主要用于數據業務，而話音業務則可用固定不變的甚至更少的帶寬。現代數據業務的特點主要是：突發性,速率可變和傳輸速率要求越來越高。

傳統的基于TDM的PSTN話音網，雖然可以提供64kbit/s的業務，但業務和控制都是有交換機來完成的。這種技術雖然保證語音有優良的品質，但對新業務的提供需要較長的周期，面對日益競爭的市場顯得力不從心。 與此同時，計算機技術的發展和計算機互連需求的增加，使得基于IP或ATM的分組交換數據網日益發展壯大，且這種分組交換網適合各種類型信息的傳輸，而且網絡(luò )資源利用率高。

綜上可見，基于TDM的PSTN話音網必將和分組交換數據網融合， 形成可以傳遞話音和數據等綜合業務的新一代網絡(luò )。

如何靈活，有效地實現現有的PSTN網與分組交換網的互通，將PSTN逐步地向IP網絡(luò )演進，其關鍵的網絡(luò )產品 就是呼叫服務器（Call Server，或稱為SOFT SWITCH。Call Server是下一代話音網絡(luò )交換的核心，如果說傳統電信網絡(luò )是基于程控交換機的網絡(luò )，而下一代分組話音網絡(luò )則是基于Call Server（SOFT SWITCH）的網絡(luò )。

2.下一代網絡(luò )的特點：

下一代網絡(luò )是可以提供包括話音，數據和多媒體等各種業務的綜合開放的網絡(luò )構架，有三大特征。

首先,下一代網絡(luò )體系采用開放的網絡(luò )構架體系，其特點如下：

• 將傳統交換機的功能模塊分離成為獨立的網絡(luò )部件，各個部件可以按相應的功能劃分各自獨立發展。
• 部件間的協議接口基于相應的標準。

部件化使得原有的電信網絡(luò )逐步走向開放，運營商可以根據業務的需要自由組合各部分的功能產品來組建網絡(luò )。部件間協議接口的標準化可以實現各種異構網的互通。

第二，下一代網絡(luò )是業務驅動的網絡(luò )，其功能特點是：

• 業務與呼叫控制分離。
• 呼叫與承載分離。

分離的目標是使業務真正獨立于網絡(luò )，靈活有效的實現業務的提供。用戶可以自行配置和定義自己的業務特征，不必關心承載業務的網絡(luò )形式以及終端類型。使得業務和應用的提供有較大的靈活性。

第三．下一代網絡(luò )是基于統一協議的基于分組的網絡(luò )。

現有的信息網絡(luò )，無論是電信網、計算機網和有線電視網不可能以其中某一網絡(luò )為基礎平臺來生長信息基礎設施， 但近幾年隨著IP的發展，才使人們真正認識到電信網絡(luò )、計算機網絡(luò )及有線電視網絡(luò )將最終匯集到統一的IP網絡(luò )，即人們通常所說的"三網"融合大趨勢，IP協議使得各種以IP為基礎的業務都能在不同的網上實現互通，人類首次具有了統一的為三大網都能接受的通信協議,從技術上為NII奠定了最堅實的基礎。IP協議已經成為世界，乃至中國信息產業界的最熱門話題，它幾乎成為信息網絡(luò )的代名詞，它將最終演化成為當今世界各國極力推行的NII和GII的核心。

目前互聯網已發展成為全球的信息網絡(luò )，其規模和用戶數量?jì)H次于電話網（PSTN）和有線電視網，互聯網的快速發展極大地改變了人們的社會(huì )、政治、經濟和文化生活。從其發展的過程來看，互聯網有許多方面與構想中的GII有著驚人的相似之處，如覆蓋全球、全方位命名、全方位服務、開放型系統，可支持視頻、音頻多種業務等。而這些方面恰恰是PSTN所固有的缺陷（除了覆蓋全球之外），因此互聯網的快速發展既給我們帶來了機遇，又使我們面臨嚴重的挑戰，專家預測互聯網的未來發展必然會(huì )促使行業之間的互相滲透、重組和新生，通信、廣播、計算機和數字技術等會(huì )如同鳳凰涅磐， 互聯網在下一世紀的社會(huì )經濟發展中將起到越來越重要的作用。 所以無論在技術上和業務上，話音與數據的融合成為網絡(luò )趨勢發展的必然。

3．網絡(luò )分層 下一代網絡(luò )在功能上可分為如下四層，見圖1：

• 接入和傳輸層(Access and transport layer)：將用戶連接至網絡(luò )，集中用戶業務將它們傳遞至目的地，包括各種接入手段。
• 媒體層(Media layer)：將信息格式轉換成為能夠在網絡(luò )上傳遞的信息格式。
  例如：將話音信號分割成ATM信元或IP包。此外，媒體層可以將信息選路至目的地。
• 控制層(Control layer)：包含呼叫智能。此層決定用戶收到的業務，并能控制低層網絡(luò )元素對業務流的處理。
• 網絡(luò )服務層(Network Service layer)：在呼叫建立的基礎上提供額外的服務。

但將現有網絡(luò )演變成下一代網絡(luò )并非一日之工，而原有的網絡(luò )與新網絡(luò )將并存相當長的時間，所以新網絡(luò )還需能夠和原有網絡(luò )互通，這要求新的網絡(luò )體系能夠完成以下功能：

• 采用TDM傳輸網和SS7信令網互通。
• 與現有的業務如智能網提供的業務互通
• 與現有的PSTN網絡(luò )體系融合。

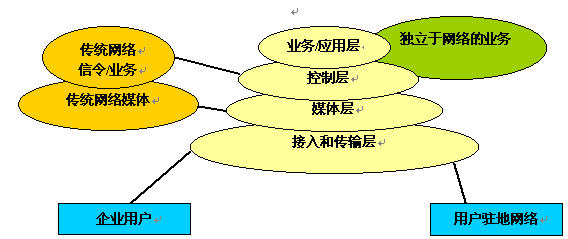

圖1下一代網絡(luò )的分層結構圖

4．什么是軟交換?

軟交換是一種功能實體，為下一代網絡(luò )(NGN)提供具有實時性要求的業務的呼叫控制和連接控制功能，是下一代網絡(luò )呼叫與控制的核心。

簡單的看，軟交換是實現傳統程控交換機的"呼叫控制"功能的實體，但傳統的"呼叫控制"功能是和業務結合在一起的，不同的業務所需要的呼叫控制功能不同，而軟交換則是與業務無關的，這要求軟交換提供的呼叫控制功能是各種業務的基本呼叫控制。相信未來的軟交換應該是盡可能簡單的，智能則盡可能地移至外部的業務和/或業務層。基于軟交換的網絡(luò )系統結構如圖2所示。從圖中可看出，軟交換位于控制層。

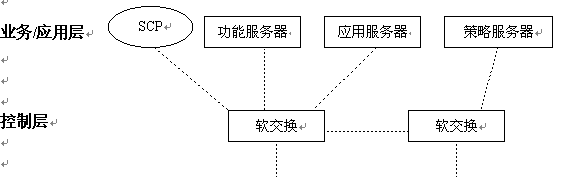

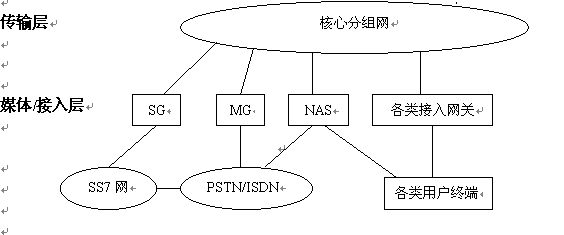

圖2 軟交換系統結構示意圖

5． 軟交換的對外接口

軟交換作為一個開放的實體，與外部的接口必需采用開放的協議。圖3舉例示出軟交換與外部的接口，實際的接口可能與此不同。

• 媒體網關與軟交換間的接口-用于軟交換對媒體網關的承載控制﹑資源控制及管理。此接口可使用媒體網關控制協議（MGCP），Internet設備控制協議（IPDC）或H.248(MeGaCo)協議。


• 信令網關與軟交換間的接口-用于傳遞軟交換和信令網關間的信令信息。此接口可使用信令控制傳輸協議（SCTP）或其它類似協議。


• 軟交換間的接口-實現不同軟交換間的交互。此接口可使用SIP-T，或H.323協議。


• 軟交換與應用/業務層之間的接口-提供訪問各種數據庫，三方應用平臺，各種功能服務器等的接口，實現對各種增值業務，管理業務和三方應用的支持。如：


  • 軟交換與應用服務器間的接口-此接口可使用SIP協議或API如Parlay，提供對三方應用和各種增值業務的支持功能。
  • 軟交換與策略服務器間的接口-實現對網絡(luò )設備的工作進行動態干預，此接口可使用COPS協議。
  • 軟交換與網關中心間的接口-實現網絡(luò )管理，此接口可使用SNMP協議。
  • 軟交換與智能網的SCP之間的接口-實現對現有智能網業務的支持，此接口可使用INAP協議。

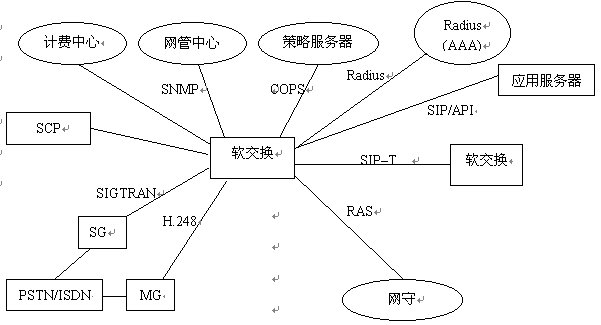

圖3 軟交換的對外接口

6． 主要功能

Softswitch /Call Server的主要功能有：

• 提供支持多種信令協議(包括 H.248，H.323，SIP* ,SCTP 、ISUP+、INAP+、 RADIUS、SNMP)的接口，實現PSTN網和IP網網/ATM網間的信令互通和不同網關的互操作。


• Softswitch /Call Server主要處理實時業務：第一階段是話音，以后也將處理視頻和多媒體業務。雖然數據業務量增長很快，但目前話音業務的收益仍是數據業務的好幾倍，所以，從經濟角度來看，Softswitch /Call Server首先應能支持話音業務。但在網絡(luò )融合的過程中勢必會(huì )出現新的應用，所以Softswitch /Call Server還應該具有利用新的網絡(luò )服務設施提供各種增值業務和補充業務的能力。


• 提供可編程的，邏輯化控制的開放的API協議，實現與外部應用平臺的互通。


• 通過不同的邏輯與媒體層的網關交互，對網關設備或IP/ATM網的核心設備進行控制，完成融合網絡(luò )中的呼叫控制，會(huì )話的建立，修改和拆除過程以及媒體流的連接控制。


• 提供網守功能 , 即接入認證與授權、地址解析和帶寬管理功能。


• 操作維護功能,主要包括 業務統計和告警等


• 計費功能,應具有采集詳細話單的功能。
