HXD09煙草公司呼叫中心總體系統方案

吳彥 2003/08/18

·交換接入子系統
·CTI子系統

　　CTI子系統是整個煙草公司呼叫中心的核心，它將電話交換系統、GSM系統、IP網絡(luò )、INTERNET與計算機系統有機地結合起來。不僅可以接收來自交換機/語音板卡的呼叫信息（如呼叫電話號碼等），同時可以通過計算機有效地控制交換機/語音板卡的呼叫處理，包括呼叫轉移、呼叫中止、智能呼出等服務；實現將不同交換機/語音板卡的協議及消息轉換為通用的基于CSTA的呼叫控制模式。

　　當采用基于語音板卡的方式時，將充分利用帶語音板卡的工控機的話路交換功能和計算機系統數據處理功能，實現計算機對呼叫系統的完全控制。

　　當采用基于排隊交換機的方式時，計算機的CTI應用系統通過特定交換機的CTI Link，實現后臺計算機對交換機進行呼叫控制和呼叫狀態傳遞，而且可以全面控制交換機的電話、呼叫、分組、引導和中繼線，實現靈活的呼叫管理和監控。

　　CTI服務器在煙草公司呼叫中心中主要實現以下功能：

　　背景資料的屏幕彈出、語音及數據的協調轉移、智能自動外撥、智能路由選擇、呼叫功能控制(軟電話)、多方座席會(huì )議等。

·自動語音傳真處理子系統
　　自動語音傳真處理子系統(IVR/IFR)是煙草公司呼叫中心的重要組成部分，利用自動語音提示，引導用戶選擇服務內容和輸入服務所需的數據，并接受用戶在電話撥號鍵盤輸入的信息，實現對計算機數據庫等信息資料的交互式訪問，實現卷煙經營規范制度/卷煙專賣政策法規咨詢,查詢卷煙的價格/限額/新品種,查詢投訴和舉報違法經銷行為的處理情況,信箱留言等業務功能。

·人工座席子系統
　　人工座席主要是為了在自動語音應答系統無法解決客戶問題的情況下，向客戶提供人工服務，由煙草公司客戶服務代表直接與客戶通話，處理并解決客戶的服務請求。

　　人工座席子系統是人工信息查詢與業務受理子系統，由業務代表、數字話機、運行Windows系統的PC微機和耳麥以及相應的具體業務處理應用軟件等組成。電話主要用于與客戶通話，PC機主要用于記錄客戶基本信息或服務信息，或是用于檢索客戶所需的業務信息。

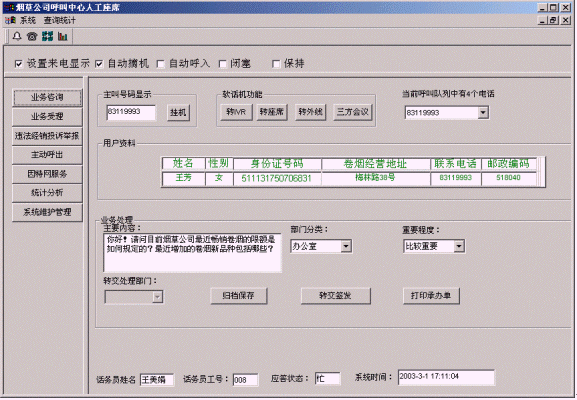

　　座席前端應用軟件使用全中文的圖形化用戶界面，給座席代表提供最大的易用性，其所實現的功能可以完全根據企業提出的要求來定制。

　　人工座席子系統具有電話接聽、掛斷、轉移、外撥、會(huì )議等軟電話功能，并可利用語音播放、錄音、錄音調聽、傳真、郵件、輔助語音通道等資源實現與用戶的全方位的交互，大大提高業務代表的工作效率。

　　班長座席除具有一般話務員座席的全部功能外，還具有監控座席/員工的當前狀態、響應話務員的服務請求、勒令退出某員工等功能，能監控話務員桌面當前狀態，查看當前服務座席數、空閑數、關閉數等有關數據。

　　內線話路與人工座席一一對應，通過人工座標識內線話路。

·系統管理維護子系統

　　系統管理維護子系統對整個煙草公司呼叫中心軟件、硬件工作運行狀態進行監視紀錄，實現對呼叫中心實時狀態監控和呼叫統計，對故障進行報警和恢復，對性能進行優化，提供系統級的管理和維護功能。

·身份認證處理子系統
　　身份認證處理子系統主要是針對于主叫用戶和被叫信息號碼的有效性進行檢查工作。

·數據庫服務器/應用服務器子系統
　　數據庫服務器是煙草公司呼叫中心的數據中心，存儲各種管理配置與統計數據、服務記錄、用戶資料（如電話號碼、聯系方式等和為用戶提供過服務的各種歷史數據庫）、業務受理信息和業務查詢信息、投訴內容、受理記錄等，為座席和管理員提供不同層次的數據訪問服務。

　　煙草公司呼叫中心的數據源包括已有的業務系統中的歷史和當前的數據內容，有些數據可定期從業務數據庫復制到呼叫中心數據庫，或經過業務網關從企業業務系統數據庫中聯機檢索得到。 　　數據庫服務器和應用服務器可以采用兩臺服務器共享同一個磁盤陣列，構成雙機集群系統，沒有發生故障時，兩臺服務器一起分擔業務處理，當一臺服務器發生故障時，另一臺服務器馬上接管所有的業務，而用戶端使用不便，故障排除后，自動恢復運行，極大地提高系統的性能和安全性、可靠性。

　　應用服務器采用分布式部件對象模型（DCOM）開發各種應用部件，將應用服務器作為一個對象向客戶端提供服務端口，為客戶端的調用提供不同的業務服務。

·業務統計分析與決策支持子系統
　　主要負責系統呼叫/業務處理統計數據的生成、報表/圖表（餅圖、直方圖、曲線圖、報表等）顯示打印，讓企業領導可以更好地審視呼叫中心的運行狀況和呼叫受理情況，并可有效地幫助領導對人民群眾反映的熱點和難點環境問題進行量化的總結和分析，及時發現工作中存在的問題，有效地監督各相關部門的工作效率和工作作風，為企業領導決策提供依據。 ·業務網關子系統
　　提供煙草公司呼叫中心與煙草公司已有的實際業務系統(如管理信息系統、辦公自動化系統等)集成的安全數據訪問接口；

·電話錄音留言子系統
　　在本系統中，電話錄音將作為事實的依據。
　　電話錄音留言子系統對業務代表和客戶的通話進行全程同步錄音，并對錄音數據進行存儲管理。錄音設備作為呼叫中心的輔助設備，可以實現全程錄音和隨機調聽。采用錄音設備后，業務代表能夠進行談話信息整理，班長能夠瀏覽和調聽業務代表的通話，作為質量監督檢查和監控座席業務代表的工作狀況的依據。 　　通話錄音文件可按來電號、去電號、來電時間、通話時長、通道號等檢索條件進行檢索、回放、驗證。

　　可將錄音文件轉成聲卡播放的WAV文件，便于呈交領導或其他單位處理，并在異地播放。

·因特網(Internet)服務子系統
　　結合Internet技術，用戶可以用電腦通過Internet網絡(luò )訪問本系統，提供客戶網上自動響應，拓展服務功能。 一方面網站可以實現公共信息的發布等功能，另外也是呼叫中心與客戶溝通的渠道，客戶可以直接參與網上的討論，提出自己的意見和建議，并通過電子郵件等方式進行聯系。
第三節 呼叫中心系統性能指標
系統支持15個以上人工坐席，支持自動語音設備60路以上，120以上中繼線數（路）；
支持VOIP遠程坐席；
具體的系統容量可根據煙草公司的要求設計。

1．信令、信號方式
同時支持中國7號和中國1號兩種信令方式。

2．接口方式
與交換機的接口采用數字接口，速率為2048kbit/s，采用標準30/32的PCM系統。系統平臺數字中繼接口的電氣性能符合ITUT和原《郵電部電話交換設備技術規范書》的標準。

3．同步方式
采用主從同步方式，系統時鐘通過2MBPS接口提取時鐘信號，同步于公網交換局或匯接交換局時鐘同步設備，時鐘等級為第三級，一般為晶體時鐘。

4．IVR 指標
用戶接入有提示音小于1秒；
提供多種語種功能；
可以數字合成，合成準確率達到100%；
收號準確率達到99.9%。

5．座席指標
來話呼叫響應時間：<0.5秒；
信息查詢響應時間：?jiǎn)斡涗洸樵?xún)響應<3秒。

6．最大無故障時間
最大無故障時間MTBF為15年。

7．系統容量
系統可模塊式擴展。

8．話務系統測量
　　系統有強大的話務測量功能，可以按用戶的要求進行話務的統計、查詢和打印，可提前一周預定話務測量項目，在規定的時間、日期自動開始或停止統計，也可取消預定的統計測量項目，具有對系統服務直接測量與連續監視的性能，并能統計處理機的占用率。

9．操作和維護
　　系統提供給用戶友好的圖形界面窗口（WINDOWS界面），操作員可簡單地進行按鍵操作實現對系統的監視、控制和操作維護等。

10．輸入/輸出設備
　　系統能接入打印終端，操作維護終端，磁盤（軟盤和硬盤）等輸入/輸出設備。系統本身就提供相應的管理和維護終端及輸入和輸出設備。 11．告警
　　當出現能引起操作上的擾動或需要人工干預或性能超過預定操作門限時，產生告警指示。

　　告警方式有：聲音告警、打印告警源及其嚴重程度。在系統的事件和報警模塊中。除能顯示和打印各種事件和故障記錄外，對于不同級別的故障，系統能以不同的顏色信息顯示（藍色、黃色、紅色）并能發出各種報警信號通知相關的維護人員。

12．電源
系統采用雙備份的-48V電源系統。
主接電源：-48VDC
輸入電壓范圍：-42VDC to -60VDC
備份電源（選項）：-48VDC
系統機架散熱結構配置合理，并且裝備有良好的通風系統進行散熱。 13．環境要求
系統儲存溫度為：-40到+70度
使用溫度為：-5到+50度
濕度：0到95%
海撥高度：0到12,000米

第四章 軟硬件配置

軟硬件配置

　　可根據各地市的呼叫中心規模，靈活配置交換機上的模板。

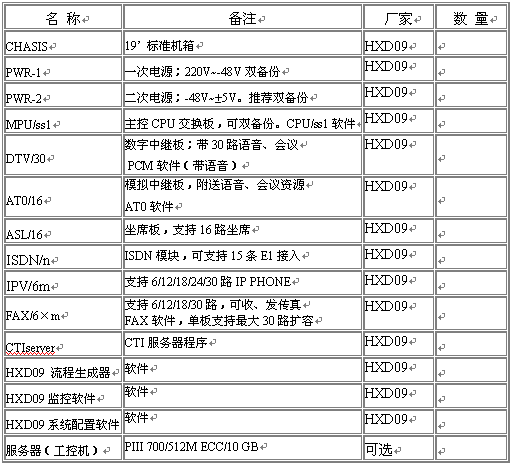

呼叫中心的語音交換機HXD09配置

第五章 公司資信情況

　　廣東恒訊達通訊技術有限公司是一家專門從事開發和生產電信與網絡(luò )設備的高新技術企業。本公司由一批畢業于清華、北郵、上海交大的通訊專業人才組成，我們長期從事交換機和語音卡的研制開始和生產、早已是各自領域的佼佼者。強烈的創(chuàng )業精神和民族責任心，使我們共同開發出具有自主知識產權的全新概念的 CALL CENTER 核心設備 － HXD09可編程智能語音交換機。該設備集交換機、語音、傳真、坐席、IP電話于一體，更配以高度智能化的業務流程生成器，可以滿足各類呼叫服務應用的需要，填補了該項目的國內外空白。公司全體同仁將繼續堅持求實創(chuàng )新、奮發向上的精神，不斷追蹤國際電信領域先進技術，努力為社會(huì )奉獻更多、更好的產品。

產權與榮譽
　　廣東省百項重點工程之一
　　深圳市軟件產品開發優秀單位
我們的定位
　　系統集成商的最佳助手
發展方向
　　軟件企業認定證書號：深R-2000-0071
　　HXD09中國專利號：ZL99258848.0
　　不斷完善 HXD 系列可編程智能語音交換機，使其向大規模發展，支持多種接入方式　　寬頻數據接入、視頻接續的 call center
售后支持
　　硬件產品保修
　　公司對硬件產品提供一年的免費維修服務；
　　·電話技術支持服
　　提供7X24小時的電話技術支持服務。當設備發生故障時，可聯絡(luò )技術工程師，以提供緊急支援服務。
　　·遠程維護服務
　　系統設有遠程維護，發生故障時可通過遠程維護系統，作出遠程診斷，解決故障。也可通過此系統進行軟件新版本的升級。
　　·硬件設備先行替換服務
　　硬件故障設備先行替換服務指在接收客戶硬件設備故障信息后的24小時內，用于替換的硬件設備會(huì )從倉庫發運給客戶。倘若完全相同的備件缺貨，會(huì )發出功能相近的產品供客戶暫時使用。
　　·現場技術支持服務
　　呼叫中心用戶將享受有公司派技術專家或工程師到用戶指定的地點，提供技術培訓、現場技術支持及服務。
　　·軟件產品升級服務
　　用戶在合同期內會(huì )得到相關軟件的最新版本。
