下一代網絡(luò )附著子系統研究進展

2008/08/15

(1)網絡(luò )接入配置功能

　　NACF負責為UE分配IP地址，并提供UE所需要的其他網絡(luò )配置參數，如域名服務器(DNS)地址、上層業務接入點地址等。對于上層的IMS，業務接入點就是P-CSCF(代理呼叫會(huì )話控制功能)。NACF還向UE提供一個接入網絡(luò )標識符，唯一地標識UE所附著的接入網絡(luò )，上層應用可通過該標識符定位CLF。

(2)接入管理功能

　　AMF負責翻譯UE的接入請求，將UE的IP地址分配請求以及網絡(luò )配置參數請求轉發至NACF，將用戶鑒權請求轉發給用戶接入授權功能(UAAF)，反向則將來自NACF或UAAF的響應轉發給UE。

(3)連接會(huì )話定位與存儲功能

　　CLF登記UE所分配的IP地址、NACF提供的相關網絡(luò )定位信息、地理位置信息，并對這些信息進行關聯；CLF還存儲用戶標識、用戶的服務質量(QoS)清單、用戶的位置信息隱私權設置。CLF向上層業務提供位置查詢功能。

(4)用戶接入授權功能

　　UAAF提供用戶鑒權、授權核查功能。UAAF從清單數據庫功能(PDBF)包含的用戶網絡(luò )清單信息中獲取鑒權和網絡(luò )授權信息。UAAF也收集用于計費的帳務數據。

(5)清單數據庫功能

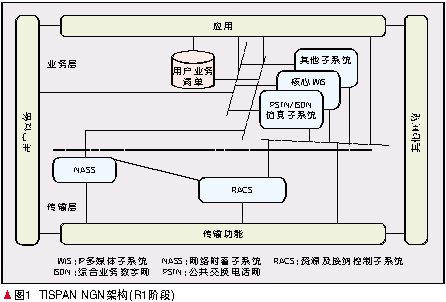

　　PDBF存儲用戶鑒權數據(如用戶標識、支持的鑒權方法列表、鑒權密鑰)以及與網絡(luò )接入配置相關的信息。PDBF與業務層的用戶業務清單數據庫(見圖1)分工不同，PDBF是傳送層的數據庫，存儲用于接入和鑒權的信息，用戶業務清單數據庫是業務層的數據庫，存儲用戶的業務信息。但兩者有一定的關聯，在物理上可以考慮合設。

(6)客戶網關配置功能

　　客戶網關配置功能(CNGCF)在UE初始化或升級時使用，為UE提供額外的配置信息，如防火墻配置、IP包的QoS標記等。CNGCF與NACF提供的網絡(luò )配置數據相輔相成，使UE能順利地接入網絡(luò )。

(7)接入中繼功能

　　接入中繼功能(ARF)不屬于NASS的組成單元，它位于客戶網關(CNG)與NASS之間，作為中繼，可以在用戶請求中插入接入網絡(luò )所提供的位置信息。

　　在正常的UE接入流程中，UE通過ARF/AMF先與UAAF交互，完成鑒權和網絡(luò )授權；再與NACF交互，獲得用于接入的IP地址與其他配置參數；UAAF和NACF分別將用戶相關信息送至CLF，在CLF處進行關聯和存儲，供RACS和上層業務查詢。

1.3接口描述

　　NASS接口包括NASS內部各邏輯功能單元之間的接口和NASS對外的接口。

1.3.1NASS內部各邏輯功能單元之間的接口

(1)a1接口

　　a1接口是AMF與NACF之間的接口。a1接口用于A(yíng)MF向NACF請求為UE分配IP地址及其他網絡(luò )配置參數。

(2)a2接口

　　a2接口是NACF與CLF之間的接口。NACF通過本接口向CLF登記為UE所分配的IP地址與相關位置信息的關聯關系，或者通知CLF注銷關聯；CLF可通過本接口為NACF提供CNGCF地址、地理位置信息、P-CSCF標識信息。

(3)a3接口

　　a3接口是AMF與UAAF之間的接口。a3接口用于A(yíng)MF向UAAF請求對用戶進行鑒權和進行網絡(luò )簽約信息的核查。

(4)a4接口(即UAAF與CLF之間的接口)

　　a4接口是UAAF與CLF之間的接口。UAAF通過本接口以“推(Push)”的方式向CLF登記用戶標識與用戶位置信息隱私權設置的關聯關系，以及用戶的網絡(luò )清單信息(如QoS信息)。CLF也可通過本接口以“拉(Pull)”方式主動向UAAF查詢用戶的網絡(luò )清單信息。

(5)e5接口

　　e5接口[2]是UAAF代理與UAAF服務器之間的接口。e5接口用于UAAF代理(位于用戶拜訪網絡(luò ))與UAAF服務器(位于用戶歸屬網絡(luò ))之間，由UAAF代理向UAAF服務器請求獲取用戶的鑒權和授權信息，UAAF代理也可向UAAF服務器轉發拜訪網絡(luò )產生的帳務數據。

　　UAAF代理與UAAF服務器可能位于不同的管理域，兩者之間需要建立雙向的信任關系。e5接口可采用遠程撥號用戶認證(RADIUS)協議或Diameter協議。

　　R1階段沒有定義NACF與UAAF之間的接口功能。R1階段對UAAF與PDBF之間的接口也沒有規定，UAAF與PDBF可以合設，或以非標準接口互聯。

　　對于上述內部接口中的前4個接口，TISPAN還沒有制訂具體的協議規范。

1.3.2NASS對外接口

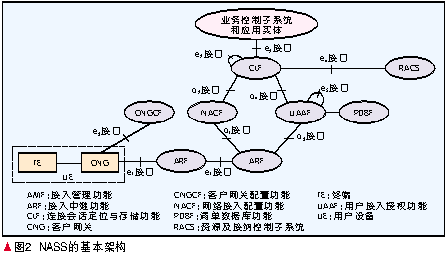

　　在圖2中，與NASS有互聯關系的外部實體包括同層的RACS、底層的ARF、上層的業務控制子系統和應用實體。

(1)e4接口

　　e4接口是CLF與RACS之間的接口。RACS通過e4接口向CLF獲取用戶的網絡(luò )位置信息，以決定可用網絡(luò )資源的數量；RACS也可向CLF獲取用戶的網絡(luò )清單信息，作為處理資源分配請求的參考。文獻[3]給出了基于Diameter協議的e4接口規范。

(2)e2接口

　　e2接口是CLF與業務控制子系統之間的接口。業務層實體通過e2接口從CLF獲取網絡(luò )位置信息。文獻[4]給出了基于Diameter協議的e2接口規范。

(3)e1接口

　　e1接口是AMF與ARF、ARF與CNG之間的接口。UE通過e1接口發起IP地址分配請求，并獲取相關的網絡(luò )配置參數以便接入網絡(luò )；UE也通過e1接口提供用戶的通行字、令牌、證書等信息用于網絡(luò )接入鑒權。請求經ARF中繼到達AMF，ARF可在請求消息中加入網絡(luò )位置信息。

　　當需要雙向鑒權時，NASS通過e1接口向UE提供鑒權參數。文獻[5]給出了e1接口定義，包括WLAN和xDSL等接入方式。

(4)e3接口

　　e3接口是CNGCF與CNG之間的接口。e3接口用于CNGCF配置UE，以便UE接入上層業務與應用。超文本傳輸協議(HTTP)、文件傳輸協議(FTP)和小型文件傳輸協議(TFTP)可用于e3接口。目前該接口尚沒有制訂相應的接口規范。

1.4游牧場景.

　　在R1階段，NASS只支持用戶的游牧，UE可以在任何地點接入相同的NGN系統，NASS不支持會(huì )話的連續性，即UE不能實現不同接入網絡(luò )之間的漫游切換。

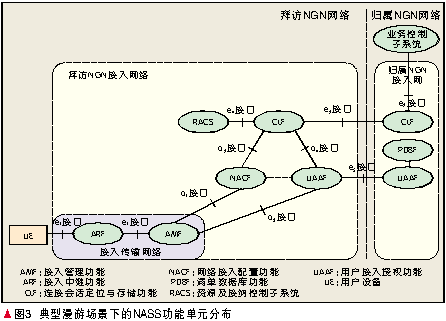

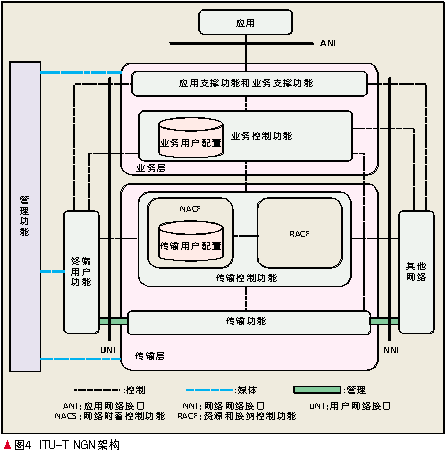

　　在UE游牧時，NGN網絡(luò )可劃分為歸屬網絡(luò )和拜訪網絡(luò )。圖3是用戶游牧的一個典型場景，其中為用戶提供業務的業務控制子系統位于歸屬網絡(luò )。拜訪網絡(luò )的UAAF作為代理，通過e5接口向歸屬網絡(luò )的UAAF(作為服務器)獲取用戶鑒權信息；歸屬網絡(luò )的CLF通過e2接口向拜訪網絡(luò )的CLF獲取用戶的位置信息，再提供給上層的業務控制子系統。
