WLAN讓3G自由飛翔

2009/09/09

圖1 未融合前垂直獨立的WLAN與3G移動系統

　　由圖1可以看出，從總體上看，每個系統都由終端、網絡(luò )、業務三部分組成。因此，WLAN與3G系統的融合不是單純的某個點的融合，而是一個系統工程，涉及終端融合、網絡(luò )融合和業務融合。

　　終端融合是指終端具有使用多種接入技術的能力。比如，一個筆記本電腦，既具備WLAN功能，可以接入WLAN網絡(luò )，又插上了3G SIM/UIM卡，可以通過3G訪問移動網絡(luò )，則這個雙模終端就是一個融合終端。

　　網絡(luò )融合是指通過新增設備的連接能夠達到兩種網絡(luò )的互訪，通過對承載骨干等可共用網絡(luò )設備的合一達到節省成本，提高資源使用效率，逐漸實現統一的基于IP的承載網絡(luò )的目的。

　　業務融合是指用戶可以方便的同時享用兩個系統的服務。在業務融合的初期，多表現為營銷策略上的業務捆綁，或合并出統一帳單。隨著業務的豐富、發展，深度的業務融合將出現，同一個業務種類同時為兩種接入方式提供服務。在用戶與使用業務的管理上，也將出現用戶定制的所有業務統一管理，而不是每種業務有各自獨立的用戶管理。

　　WLAN與3G融合的不同場景

　　根據WLAN與3G融合深度的不同，對于一個能夠同時使用WLAN與3G的融合用戶來說，運營商可以提供以下不同的使用場景：

1) 融合用戶通過不同方式接入，進行統一記賬。

　　這是一種最簡單的互連方案，只需在計費時統一把WLAN的費用合并記在3G系統帳戶中就可以了。對客戶管理系統和計費系統稍加修改就可支持這種互通方案。對用戶來說，可能接入3G系統仍然直接使用SIM/UIM卡信息認證，接入WLAN仍然通過Portal使用用戶名與密碼認證，但賬單是同一個了。

2) 融合用戶通過WLAN接入，統一通過3G系統進行認證計費。

　　這種情況下，用戶從WLAN接入，但使用的認證方式卻與從3G接入時一樣，因為認證服務器等后臺系統使用的是一套。這一點可以借助Radius proxy技術，以及EAP-AKA技術得以在現有設備上略加改造實現。所以，即使融合用戶從WLAN接入，也仍然可以使用SIM/UIM卡信息認證，不必再輸入用戶名與密碼。

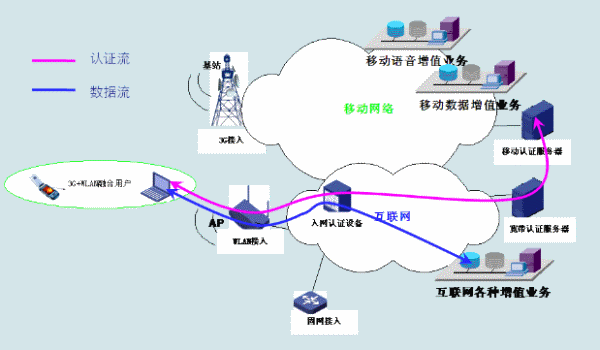

圖2 融合用戶WLAN接入，通過3G認證計費

3) 融合用戶通過WLAN接入，可以訪問移動網絡(luò )的數據和語音增值業務，并且保持業務連續性。

　　在WLAN與3G沒有融合之前，從WLAN接入的用戶只能訪問互聯網上的服務，不能進入移動網絡(luò )的封閉花園。在這種融合程度下，用戶一邊可以用WLAN高速上網，一邊可以收彩信了。另外，隨著融合的深入，可以逐漸做到WLAN和3G兩種接入技術的無縫切換，從而保證業務的連續性。

圖3 融合用戶WLAN接入，訪問移動增值業務

　　值得一提的是，要達到這種融合程度，需要新增業務網關配合實現。

　　WLAN與3G網絡(luò )融合的主要方式

　　要實現深層次的融合，即用戶不僅僅能體驗到一張賬單及統一認證方式的好處，還要能夠在從WLAN接入時訪問移動網絡(luò )中的增值業務，則需要進行深度的網絡(luò )融合。

　　總體來看，網絡(luò )融合有兩種方式，一種是緊耦合方式，一種是松耦合方式。

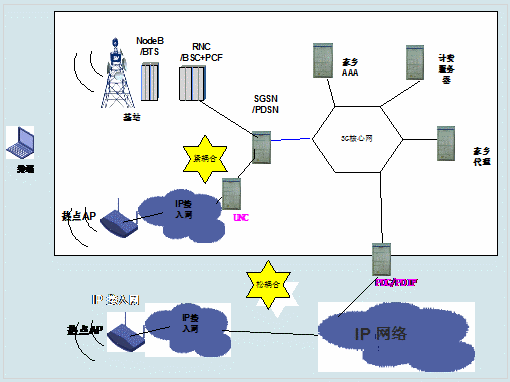

圖4 兩種網絡(luò )融合模式

　　緊耦合方式的代表方法是UMA(Unlicensed Mobile Access)，UMA網絡(luò )主要由客戶端的Wi-Fi網絡(luò )接入設備(AP)、支持UMA的雙模手機和網絡(luò )側的UMA網絡(luò )控制器(UNC)等組成，其基本原理是模擬移動網絡(luò )的基站接入，經過UNC的協議轉換，使得移動網絡(luò )的核心設備(SGSN/PDSN、MSC)感覺不到不同無線接入技術的差異。這種方式屏蔽了不同無線接入方式的差異，但需要用戶終端與UNC要與原有移動網絡(luò )的相關協議處理保持一致，并跟隨系統的升級而升級，因而對移動網絡(luò )技術的耦合性很強。

　　松耦合方式的代表方法是3GPP、3GPP2規定的WLAN與3G融合的方法。為了達到從WLAN接入也能夠訪問移動網絡(luò )增值業務的目的，需要在IP網絡(luò )和移動核心網之間增加一個業務網關，該網關不會(huì )像UNC一樣作協議轉換的工作，主要作用類似移動網絡(luò )增值業務的接口人，如果要訪問移動網絡(luò )的增值業務需要經過這里進行業務把關和控制。該設備在3GPP中被稱為PDG(Packet Data Gateway)，在3GPP2中被稱為PDIF(Packet Data Interworking Function)。

　　對于國內運營商來說，在確定融合方式時，需要根據自身網絡(luò )的情況，參考國際標準，選擇或定制最符合自身發展的方式。目前，H3C的WLAN方案均能支持運營商的靈活選擇。

總結

　　3G技術基于自身的限制在承擔大量數據用戶的服務時，會(huì )面臨很大的壓力。WLAN技術的高帶寬、低成本、低輻射恰恰可以彌補3G技術的不足。運營商通過統籌規劃，對WLAN和3G統一建設，花費相對比較小的代價，就有望達到WLAN助力3G騰飛的效果。
