隨著計算機網絡(luò )技術尤其是TCP/IP技術的進步，電信網絡(luò )的所有傳統業務和新型業務都將在以IP技術為主的數據網中傳輸，使投資和營運成本大為下降，并進一步推動各種寬帶多媒體業務進入社會(huì )和普通家庭。這些變化使人們的工作、生活、學習和娛樂(lè )方式將發生重大變革。鄭州IP CATV寬帶IP網系統的目標是面向全市的公共信息服務平臺。本項目完成建設的是一個以TCP/IP協議為基礎、具有大容量高速傳輸能力的、可靠穩定保證服務質量的營運級寬帶IP網絡(luò )。 1. 網絡(luò )設計的總體要求
(1)先進性。IP寬帶IP網計劃采用世界先進的千兆IP線速路由器/交換機，能與ATM/SDH寬帶傳輸交換平臺充分互聯，能夠承載和交換各種信息并將其接入公眾用戶。
(2)普遍性。IP寬帶IP網必須考慮到鄭州公眾用戶的實際情況，以相應的可接受的價格向用戶提供不同接入服務的方法。
(3)統一性。IP寬帶IP網必須遵循鄭州信息基礎設施建設方案及規劃，科學地統一建設。
(4)可擴充性。IP寬帶IP網必須隨著需求的變化，充分留有擴充余地。
(5)安全性及可管理性。IP寬帶IP網是鄭州公眾寬帶網絡(luò )，應注意保證整個系統的可管理性和整個系統的安全性、可靠性。
2. 網絡(luò )設計的技術要求
(1)可靠性和自愈能力
a)鏈路冗余。在主干連接(主干設備之間及其與匯接設備之間的連接)具備可靠的線路冗余方式。建議采用負載均衡的冗余方式，即通常情況下兩條連接均提供數據傳輸，并互為備份。主線路切換到備份線路的時間應小于50ms,以充分體現采用光纖技術的優越性。這種高速的網絡(luò )自愈特性應可以保證不會(huì )引起IP路由的重新計算，不會(huì )引起業務的瞬間質量惡化，更不會(huì )引起業務的中斷。
b)模塊冗余。主要設備(主干設備和業務匯聚點的核心設備)的所有模塊和環境部件應具備1+1或1：N熱備份的功能，切換時間小于3秒。所有模塊具備熱插拔的功能。系統具備99.999%以上的可用性。
c)設備冗余。提供由兩臺或兩臺以上設備組成一個虛擬設備的能力。當其中一個設備因故障停止工作時，另一臺設備自動接替其工作，并且不引起其他節點的路由表重新計算，從而提高網絡(luò )的穩定性。切換時間小于3秒，以保證大部分IP應用不會(huì )出現超時錯誤。
d)路由冗余。網絡(luò )的結構設計應提供足夠的路由冗余功能，在上述冗余特性仍不能解決問題時，數據流應能尋找其他路徑到達目的地址。在一個足夠復雜的網絡(luò )環境中，網絡(luò )連接發生變化時，路由表的收斂時間應小于30秒。
圖1
(2)擁塞控制與服務質量保障
擁塞控制和服務質量保障(QoS)是公眾服務網的重要品質。由于接入方式、接入速率、應用方式、數據性質的豐富多樣，網絡(luò )的數據流量突發是不可避免的，因此，網絡(luò )對擁塞的控制和對不同性質數據流的不同處理是十分重要的。
a)業務分類。網絡(luò )設備應支持6～8種業務分類(COS)。當用戶終端不提供業務分類信息時，網絡(luò )設備應根據用戶所在網段、應用類型、流量大小等自動對業務進行分類。
b)接入速率控制。接入該網絡(luò )的業務應遵守其接入速率承諾。超過承諾速率的數據將被丟棄或標以最低的優先級。
c)隊列機制。具有先進的隊列機制進行擁塞控制，對不同等級的業務進行不同的處理，包括時延的不同和丟包率的不同。
d)先期擁塞控制。當網絡(luò )出現真正的擁塞時，瞬間大量的丟包會(huì )引起大量TCP數據同時重發，加劇網絡(luò )擁塞的程度并引起網絡(luò )的不穩定。網絡(luò )設備應具備先進的技術，在網路出現擁塞前就自動采取適當的措施，進行先期擁塞控制，避免瞬間大量的丟包現象。
e)資源預留。對非常重要的特殊應用，應可以采用保留帶寬資源的方式保證其QoS。
3. 網絡(luò )的擴展能力
(1)交換容量擴展。交換容量應具備在現有基礎上繼續擴充4～8倍容量的能力，以適應IP類業務急速膨脹的現實。
(2)端口密度擴展。設備的端口密度應能滿足網絡(luò )擴容時設備間互聯的需要。
(3)主干帶寬擴展。主干帶寬應具備4～8倍甚至更高的帶寬擴展能力，以適應IP類業務急速膨脹的現實。
(4)網絡(luò )規模擴展。網絡(luò )體系、路由協議的規劃和設備的CPU路由處理能力，應能滿足該網絡(luò )超過200個節點規模的要求。
4. 與其他網絡(luò )的互聯
保證與INTERNET國內國際出口的無縫連接；保證與現有ATM/SDH網絡(luò )的無縫互聯；保證與鄭州各ISP網絡(luò )和大型企業網的無縫互聯。
5. 通信協議的支持
(1)以支持TCP/IP協議為主，兼支持IPX、DECNET、APPLE-TALK等協議。設備商應提供服務營運級別的網絡(luò )通信軟件和網際操作系統。
(2)支持RIP、RIPv2、OSPF、IGRP、IS-IS等多種國際標準的路由協議。根據本網規模的需求，必須支持OSPF和IS-IS路由協議。然而，由于OSPF協議非常耗費CPU和內存，而該網絡(luò )十分龐大復雜(200個業務節點，每節點包含10個甚至更多的三層網絡(luò )設備)，必須采取合理的區域劃分和路由規劃(例如網址匯總等)來保證網絡(luò )的穩定性；應提供適當的路由規劃的后備方案。
(3)支持BGP-4、IDRP等標準的域間路由協議,保證與其他IP網絡(luò )的可靠互聯。
(4)支持MPLS標準，提供與ATM網絡(luò )的無縫互聯。
6. 網絡(luò )管理與安全體系
(1)支持整個網絡(luò )系統各種網絡(luò )設備的統一網絡(luò )管理。
(2)支持故障管理、記帳管理、配置管理、性能管理和安全管理五大功能。
(3)支持系統級的管理，包括系統分析、系統規劃等；支持基于策略的管理，對策略的修改能夠立即反應到所有相關設備中。
(4)網絡(luò )設備支持多級管理權限，支持RADIUS、TACACS+等認證機制。
(5)支持安全監控和控制機制，當發現存在安全漏洞和遭到攻擊時，應及時通知網絡(luò )管理人員，并應自動采取適當的措施予以保護。
二、鄭州CATV寬帶IP網解決方案
1. 設計思想
動態IP光纖傳輸技術DPT是滿足這些要求的最好的技術。這些要求實際上主要反映了鄭州寬帶IP網在實際運行階段的需要，因此網絡(luò )中采用DPT光纖環的結構來構架寬帶IP網。
在設備選型上，選用業界最先進的GSR12000千兆交換式路由器。GSR采用的三層交換技術為特快包轉發技術(CEF)，這種路由處理方式特別適合于包含上百個節點的大型網絡(luò )；它不會(huì )象其他三層交換技術那樣，隨著網絡(luò )規模的擴大而處理性能迅速下降。
2. 鄭州CATV寬帶IP網絡(luò )設計
(1)網絡(luò )拓撲結構

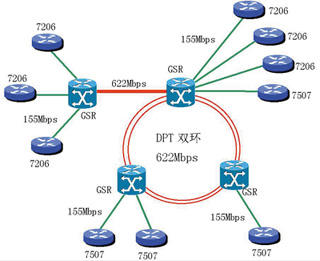

鄭州CATV寬帶IP網絡(luò )如圖1所示，鄭州寬帶IP網絡(luò )的四臺骨干設備采用Cisco新一代千兆位交換路由器GSR12000(Gigabit Switch Router 12000), 其中三個GSR之間采用Cisco的動態IP光纖傳輸技術DPT,采用兩個STM-4光纖環連接，利用SRP技術，使得STM-4在兩個環上實現負載均衡，這樣，主干網絡(luò )連接可以實現自我冗余保護，保證網絡(luò )主干連接在其中一條出現故障時，另外一條可以在很短的時間內(<50ms)接管數據負載。另一個GSR與DPT環之間采用STM-4的POS接口相連接。
主干網絡(luò )與各個網絡(luò )二級節點的連接采用STM-1(155Mbps)POS (Packet Over SDH)接口，直接通過裸光纖相連接。
各二級節點之間也采用STM-1(155Mbps)POS (Packet Over SDH)接口，直接通過裸光纖相連接。
3. 網絡(luò )主干
在這個寬帶IP網絡(luò )中，主干上三臺Cisco的GSR12008千兆位交換路由器通過STM-4光纖接口利用DPT技術直接連接。在DPT技術中，是利用SRP技術，將主干設備連接成兩個環結構，每一個SRP的邏輯接口都包括兩個物理的SC光纖接口，這樣，三臺核心主干GSR12008連接成SRP環，這包括兩個物理IP光纖傳輸環，每一個IP光纖環都是622Mbps的傳輸帶寬，這兩個IP光纖傳輸環同時可以做數據傳輸負載均衡和冗余背份，所以，其中一個IP光纖傳輸環斷掉后，另一個傳輸環接管數據傳輸，起到背份作用。
在本方案中采用的CiscoGSR12008千兆位交換路由器是Cisco新一代的高端交換路由器。交換處理能力為10Gbps-40Gbps，可擴展到240Gbps的背板處理能力，共有8個物理插槽，GSR12008是網絡(luò )核心主干設備，能提供下列網絡(luò )接口形式：基于DPT技術的IP光纖傳輸接口SRP,現階段能提供622Mbps、2.4Gbps的高速接口；POS(PacketOverSonet/SDH)接口，現階段能提供OC3、OC12、OC48、OC192的網絡(luò )接口類型；ATM接口，現能提供OC3、OC12、OC48、OC192的網絡(luò )接口類型；千兆以太網絡(luò )接口。
GSR12008是電信營運級的高端交換路由器，在這里主干之間用DPT的622Mbps的IP光纖傳輸接口相互兩兩連接成SRP雙環。
主干網絡(luò )與各個網絡(luò )二級節點的連接采用STM-1(155Mbps)POS (Packet Over SDH)接口，直接通過裸光纖相連接。
3. 網絡(luò )二級節點
在鄭州寬帶IP網絡(luò )建設中，各個二級節點是解決鄭州CATV寬帶IP網絡(luò )接入的。一方面，網絡(luò )二級點通過和主干網絡(luò )的連接，將全市所有信息網點連接起來，另一方面，各種形式的網絡(luò )接入技術都終結在網絡(luò )信息匯聚點內，包括各小區的局域網接入，xDSL接入，Cable Modem接入等等。
各二級節點之間也采用STM-1(155Mbps)POS (Packet Over SDH)接口，直接通過裸光纖相連接。
4. 用戶接入方式
(1)以太網接入
對那些大量的小區局域網接入，通過網絡(luò )的二級接入，用以太網交換設備連接，而大量快速以太網絡(luò )接入則分別接到匯聚點內的交換機上，利用第三層網絡(luò )交換機實現虛擬網間的通訊和分布式處理。
(2)Cable Modem 用戶接入
Cable Modem 目前的國際標準MCNS制定了詳細的通過HFC網絡(luò )傳輸IP數據的規范,下行時,64/256-QAM調制每信道可提供27-40Mbps的有效帶寬 ，上行時 ，QPSK/16-QAM調制每信道可提供2.5-5.0Mbps 的有效帶寬 。Cisco提供的Cable Modem 頭端(uBR 7223/7246)所有的卡都同時支持雙向和電話返回調制方式 ，這使得服務供應商能夠在同一區域開展雙向和電話返回業務。在才用電話回傳方式時只需在網絡(luò )與電信局接口處配置接口網關，。而Cable Modem網(即HFC數據網)與IP骨干網的連接則可以通過POS或者是ATM與骨干網設備進行連接。
三、網絡(luò )增值業務
降低成本增加收入的最好辦法就是合理地進行網上投資，而做到這一點的最好方式就是使增值服務有差別。網絡(luò )的許多增值服務，通過網絡(luò )優化和適當的技術增強，往往可以以占整個網絡(luò )10%的投資，獲得網絡(luò )服務90%的利潤。
這里，主要討論VPN技術，因為對于鄭州IP寬帶網來說，作為鄭州的IP通用平臺，需接入許多二級網絡(luò )和企業網絡(luò )，提供VPN業務顯得十分重要。

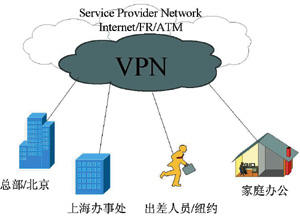

圖2
在如圖2所示的VPN 示意圖中，可以看出，VPN所賴以運行的公網平臺可以包括各種實際的網絡(luò )，例如IP網、幀中繼網、ATM網，也可以就是因特網(Internet)，因而也表明其網絡(luò )的范圍可以包括多個服務商。從地理范圍上看，VPN可以延伸到所有互相聯網的服務商所覆蓋的范圍。從用戶接入方式看，VPN可以包括服務商所提供的所有接入方式，如專線接入、撥號接入、無線連接等。
