石油專用通信網全國VOIP網絡(luò )建設項目

2001/07/25

系統需求

石油專用通信網，需要建立一個安全保密的語音網絡(luò )，節省長途和傳真費用。考慮到現代網絡(luò )發展的趨勢和多服務網絡(luò )的興起，我們不僅要為石油專用通信網建立專用語音網絡(luò )，還要為今后發展打好基礎，此網絡(luò )不僅能進行語音傳輸，還可以同時進行數據傳輸。同天公司為石油專用通信網設計了下述可行方案：

IP語音方案 此方案中各程控交換機通過DDN專線連接，為避免點對點的全網狀連接，采用IP協議構成星型網絡(luò )。語音經過G.723壓縮后作為IP數據在網上傳輸，語音質量由專線帶寬和IP服務質量手段提供保證，做到了長途電話免費，每月只需支付DDN專線費用。

網絡(luò )方案

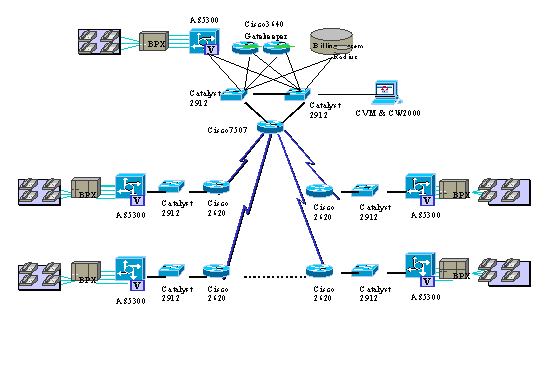

本方案完全按照石油專用通信網IP電話網絡(luò )的要求進行設計配置。在固安、大慶配置4個E1的網關，在勝利、遼河各配置2個E1的網關，在華北、吉林、冀東、塔西南、管道局、物探局、大港、東北局配置1個E1的網關。網關與PSTN間可以直接用中國1號信令或ISDN PRI相連，也可以 采用信令控制器SC2200 與PSTN SS7網相連。

在固安設置支持中心，包括VOIP關守，負責認證，授權，記帳的RADIUS服務器。支持中心配置兩臺VOIP關守3640，由HSRP協議實現冗余熱備份。

CISCO的網關產品是5300，它的端口數為4個E1，同時支持120路VOIP電話，另有2個以太網端口，一個為10M，一個為10/100M自適應。CISCO的關守產品是3640，配置一個100M快速以太網。

各地：采用CISCO2620路由器和AS5300語音網關。Cisco2620配2個串口和1個100M以太網口，串口用來連接DDN網絡(luò )，100M口連到石油專用通信網局內部數據網絡(luò )，并與CISCO AS5300相連。AS5300有1個100M以太網口，1個10以太網口，4個E1口，60個VOIPDSP。4個E1口連接交換機。

全網基于TCP/IP協議，可以實現覆蓋全國的計算機內部網，進行無紙辦公和其他應用如財務系統、業務查詢系統等。

同天公司將和有關人員一起制定撥號規則，便于管理和維護。語音和數據采用同一設備實現集成，管理和維護非常方便。

CISCO公司的VOIP關守3640滿足H.323建議中定義的要求。主要執行地址翻譯，呼叫控制，帶寬控制，域管理、帶寬管理、呼叫管理等功能。

CISCO公司H.323關守管理H.323的網關，使得H.323網關可以向H.323的關守登記并確定位置。H.323的關守與VOIP的代理服務器，網點建立通信，保證服務質量QOS，并且提供加強的安全性策略。

多個CISCO H.323關守互相建立通信聯系，采用的方法或者為用CISCO IOS命令設置來配置遠端VOIP H.323關守的地址, 或者采用通過DNS查找遠端H.323關守的地址,還可以設計層次化結構的關守,由上一級的關守確定下一級關守的地址.

系統特點

AS5300作為專門的VoIP網關的設備(對比于PC-based網關設備) ，其處理能力很強，權威機構的測試報告表明，其話音質量及處理時延非常優秀，明列前茅，尤其是處理時延為80Millionsecond。關守設備3640每秒處理呼叫能力為1800Call/S，而保持呼叫能力更是高達50000－60000個Call。這些都為該網能夠高效的提供真正的實用的IP電話業務提供了強有力的基礎保證。

AS5300均采用熱備份的雙電源，并支持熱插拔。

采用兩臺關守3640設備，之間采用HSRP(Hot Standby Routing Protocol)協議支持關守間快速的熱備份切換，HSRP的主要特點在于其在兩臺關守之間采用了Master Vistual IP address的機制 ， 以及專門的Hello Packet，切換時根本不受IP地址變化所帶來的 時延影響，保證了系統的高度可靠性。

VoIP網關AS5300問世以來就可以支持兩個VoIP的中繼端口，在業界屬較高密度，而且99年年中就支持4個E1VoIP中繼端口。更主要的是AS5300具有Voice/Fax功能卡，能自動識別Voice和Fax，與Voice和Fax要采用不通的功能卡的產品相比，等于容量更是提高。這些技術特點為該試驗網工程的可擴展性提供了較高的起點。

Cisco已計劃推出容量更大的AS5800，其技術與AS5300相同，而端口容量將達到24個E1的容量，而且其另一個顯著的技術優點是VoIP與Dial的端口是通用的，可以由用戶采用命令設定。

所有這些都使CiscoVoIP網管設備比其他廠家設備更適合于大規模電信運營商的網絡(luò )要求。

項目總結

石油專用通信網IP電話網絡(luò )系統是一個大型的企業IP電話網，網點眾多，結構復雜，對網絡(luò )的安全性要求非常高。同天公司憑借強大的技術實力，承擔此項目的建設。
