深度檢測防火墻：VOIP網絡(luò )安全的基石

陸耀光 2005/06/03

　　摘要:本文討論了與安全VoIP網絡(luò )部署相關的問題和復雜性，然后詳細介紹了SonicWALL公司的完全VoIP解決方案。

內容

1. 與VoIP和網絡(luò )安全性相關的問題



2. 現有VoIP安全性解決方案

• VoIP安全性



• VoIP網絡(luò )互操作性和協議支持



• VoIP供應商互操作性

• 畸形請求DoS - 可以利用精心編制的協議請求來利用已知的漏洞，從而導致服務部分或全部中斷。可以利用這種方法導致目標崩潰，也可以用來控制目標。



• 針對媒體的DoS - VoIP媒體由實時協議(RTP)數據包承載，因此容易受到攻擊。例如，網絡(luò )阻塞型攻擊，或者是削弱或破壞終端設備(電話或網關)實時處理數據包的能力。


　　如果攻擊者能夠訪問網絡(luò )中媒體傳輸經過的部分，那么只需要簡單地注入大量媒體數據包或者高服務質量(QoS)優先級的數據包就可以擾亂合法媒體數據包的傳輸。


• 基于負載的DoS - DoS攻擊并不一定需要利用畸形數據包才能達到目的。向目標發送大量合法請求很容易就會(huì )使設計不好的系統癱瘓。

• VoIP工作時采用兩組協議 - 信令(在客戶和VoIP服務器)和媒體(客戶間)。每個對話中媒體協議(RTP/RTCP)所使用的端口/IP地址是由信令協議動態協商的。防火墻需要動態跟蹤和維護這一信息，在適當的時候為會(huì )話安全地打開所選擇的端口并適時關閉它們。



• 多個媒體端口通過信令會(huì )話動態協商;媒體端口的協商內容包含在信令協議的凈荷中(IP地址和端口信息)。防火墻需要深入檢測每個數據包來獲得所需要的信息并動態維持會(huì )話，因此需要防火墻具備額外的處理能力。



• 源和目標IP地址嵌入在VoIP信令數據包中。支持NAT的防火墻對數據包在IP頭一級進行IP地址和端口轉換。更為不利的是，全對稱NAT防火墻經常調整其N(xiāo)AT綁定，而且為了保護內部網絡(luò )，可能會(huì )隨時關閉允許外部數據包進入的針孔通道，從而使得服務供應商無法向內部網絡(luò )的客戶發送呼叫請求。



• 為有效地支持VoIP，NAT防火墻需要在數據包通過防火墻時進行深度數據包檢測并轉換嵌入的IP地址和端口信息。



• 防火墻還必須能夠處理由不同VoIP系統所使用的不同消息格式組成的信令協議組。實際上，兩家供應商采用了同樣的協議組并不意味著他們之間就可以互操作。

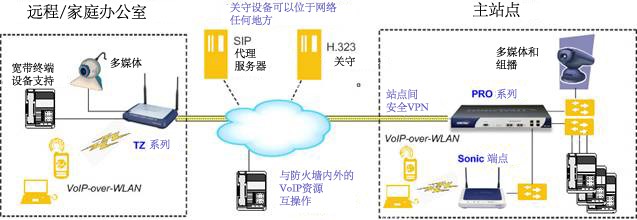

圖 1.

　　SonicWALL VoIP 解決方法

　　SonicWALL VoIP解決方案的核心包括以下方面(將在本文后面的章節詳細描述):

• 在整個VoIP呼叫期間的狀態數據包檢測和變換



• 呼叫注冊



• 呼叫建立/拆除



• 媒體交換



• 安全性



• VoIP入侵防御、防病毒、內容過濾



• VoIP over WLAN，支持全面的威脅預防功能



• 檢測并丟棄畸形惡意數據包



• 強制‘封閉’VoIP網絡(luò ) – 防止非授權呼叫



• 架構



• 支持流式媒體和組播應用



• 任意設備組合可以位于任何區域(H.323 和 SIP 端點、H.323 關守、H.323 多點控制單元、SIP代理和重定向服務器)


• 網守和代理可以位于網絡(luò )的任何位置，甚至在DMZ區



• 全對稱NAT



• 豐富的報告



• 呼叫跟蹤



• ‘異常’數據包日志



• 簡化問題排除和調試過程

• 業務流合法性


　　對通過防火墻的每個VoIP信令和媒體數據包進行狀態檢測可保證所有業務流的合法性。對于攻擊者來說，攻擊所使用的主要方法就是利用特殊編制的數據包來窺探和利用軟硬件實現的缺陷，從而導致目標設備出現緩沖區溢出等問題。SonicWALL能夠在奇異或非法數據包到達目標之前檢測到它們并將其丟棄。

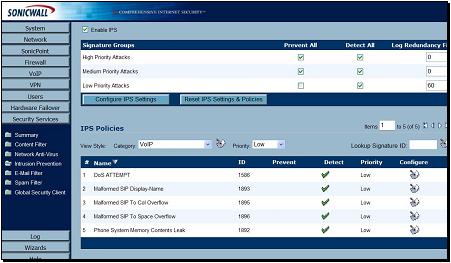

• 對VoIP協議的應用層保護

• DoS 和 DDoS攻擊保護


　　防止DoS和DDoS攻擊，如SYN Flood、Ping of Death以及LAND(IP)攻擊。這些攻擊會(huì )造成網絡(luò )或服務癱瘓。

　　
• 驗證采用TCO的VoIP信令數據包的順序。不允許失序或在窗口外重傳的數據包。


　　
• 在每一TCP會(huì )話中采用隨機TCP順序號(在連接建立時由加密隨機數生成器生成)并驗證數據流，防止重放和數據插入攻擊。


　　
• SYN Flood保護保證了攻擊者無法通過打開多個TCP/IP連接(并未完全建立 – 通常是采用欺騙源地址)來使服務器過載。


　　
• 狀態監控


　　狀態監控保證數據包(即使表面上看起來正確)符合目前所關聯的VoIP連接的狀態。


• SonicWALL防病毒

• 無縫支持加密媒體


　　一些VoIP設備可以利用加密來保護VoIP會(huì )話期間交換的媒體數據，防止竊聽和重放。


• 強認證和加密

• 無線局域網上的VoIP ( VoIP over WLAN)


　　SonicWALL利用其分布式無線解決方案將完全的VoIP安全性擴展到附屬的無線網絡(luò )。無論是利用內置802.11無線功能的TZ 170系列，還是配合使用PRO系列設備和SonicPoint 802.11a/b/g智能接入點，利用無線網絡(luò )的VoIP設備可以擁有與SonicWALL設備后面有線網絡(luò )上的VoIP設備一樣的所有安全特性和優點。

　　
• 通過帶寬管理保證可用性和呼叫質量


　　帶寬管理(包括入和出兩個方向)可保證時間敏感的VoIP業務流所需要的帶寬。通過連續監控和管理可用的帶寬，SonicWALL可以保證VoIP設備享有呼叫所需要的帶寬。

　　
• WAN冗余和負載平衡


　　WAN冗余和負載平衡允許利用一個接口做為輔助或備份WAN端口。輔助WAN端口可采用簡單的主/被(active/passive)設置，僅在主WAN端口故障和/或不可用時業務流才會(huì )路由到這個端口。輔助WAN端口還可采用更為動態的(active/active)配置，出口業務流被分配到主和輔WAN端口，以提供更大的吞吐能力。

　　
• 高可用性


　　SonicWALL硬件故障切換能力可在系統故障時保證可靠連接的連接，從而保障了高可用性。
