融合VoIP與DECT的數字無繩電話解決方案

2006/10/10

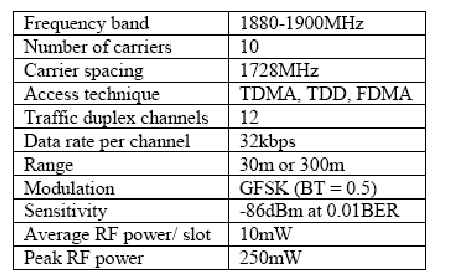

1. DECT的使用范圍延伸至全球110多個國家；



2. 現今市場上可購得的DECT產品超過200種；



3. DECT數據產品已經開始運作，并且在市面上可購得；



4. DECT滿足國際電信聯盟(ITU)對第三代移動通信系統的要求，并且DECT被認為是IMT2000無線通信接口家族成員之一。

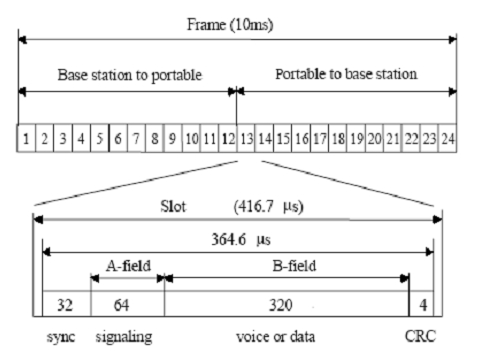

圖1：DECT中的24時隙

　　DECT協議體系與開放系統互連(OSI)參考模型的較低層密切相關。DECT有一個物理層，一個數據鏈路層及一個網絡(luò )層。數據鏈路層是由媒體訪問控制(MAC)層和數據鏈路控制(DLC)層組成的。

　　DECT是一個傳輸數據或話音的微蜂窩系統，包括基站(FP-固定部分)和便攜終端(PP-手機)兩部分(見圖2)。

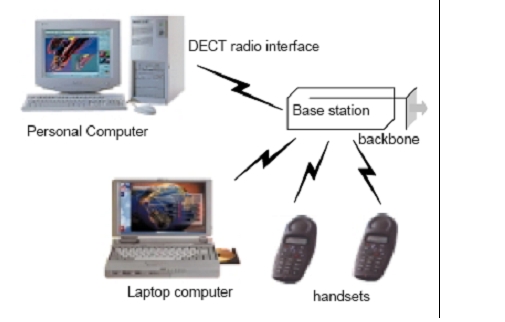

圖2：DECT是一個微蜂窩系統

　　每個蜂窩站內部都有一個基站，該基站能夠為多個便攜終端提供服務。DECT指定基站和便攜終端之間的無線接口。它能夠作為單蜂窩無繩系統應用于SOHO中，或作為多蜂窩系統應用于范圍更大的區域中。

　　基站能夠與不同的網絡(luò )相連，例如LAN或公網。如果基站不與外部網絡(luò )相連，那么該孤立的基站只允許內部通信。現在市場上可購得的用于進行話音通信的商業DECT電話越來越多。為了確保便攜終端與基站的兼容性，現有一個用于話音通信的標準協議——通用接入協議(GAP)。近來已經批準了確保數據兼容性的協議。

　　Skype+DECT：降低話費的殺手級應用

　　Skype是一個程序，運用該程序能夠進行免費網上通話。如果您及您的朋友或家人安裝了該程序，就可以通過在程序中選擇名字的方式進行呼叫，對方的振鈴就會(huì )“響”起來，一旦他們接受您的呼叫，雙方即可進行通話。話音質量通常比標準電話更佳。

　　當您擁有Skype DECT產品后(這一產品的使用與普通電話相同)，它就可以跟DECT電話和USB捆綁在一起，為Skype提供話音。現在這一產品支持個人電腦或筆記本電腦，因而可以向世界各地撥打Skype VoIP(通過IP協議的音頻服務)電話，同時能夠進行Skype Out呼叫，降低話費。Skype DECT電話系統的基礎設施如圖3所示。

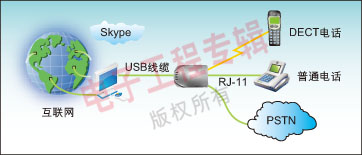

圖3：Skype DECT電話系統的基礎設施

　　DECT系統級芯片統一無繩解決方案

　　DECT電話的開發和制造已經轉變成一個徹底的系統級芯片(SoC)解決方案(基帶和射頻)。一個基礎平臺就支持DECT、ISM 2.4GHz WDCT、藍牙DCT和HomeRF等標準，并提供話音和數據應用。由于DECT市場大量的需求，使得這些新標準的低成本解決方案得以實現。基帶和無線通信部分采用CMOS技術，通過使用嵌入式閃存和專用的數字信號處理器(DSP)，成為現今擁有的最靈活的系統解決方案。而后向兼容體系確保該產品能夠快速打入市場。

　　例如，SC14438是一個優化了的CMOS芯片，能夠進行DECT(1.9GHz)內或2.4GHz ISM數字頻帶手機內需要的所有音頻、信號及數據處理。一個ADPCM代碼轉換器，一個低功耗的編解碼器(CODEC)及模擬前端被集成于該芯片中，提供麥克風與(動態的)揚聲器之間直接的連接。同時還整合了雙工免提操作。SC14438的設計適用于任一無線產品設計。一個專用的TDMA控制器能夠處理所有的物理層時隙和無線控制。美國國家半導體公司的標準小型RISC CR16B 16位微控制器對所有更高的協議棧實行控制。

　　DECT+Skype：VoIP與DECT的完美融合

　　中國電子器材深圳有限公司在2006年伊始推出了擁有完全自主知識產權的DECT數字無繩電話全套技術方案。之后，根據市場需求，融合自身優勢，開發出一款DECT+SKYPE方案。將VoIP的低成本通話與DECT的移動語音服務完美地融合在一起。中電器材的DECT+Skype數字無繩電話全套技術方案，采用美國國家半導體SC1443X系列芯片，基于LM4169的RF模塊以及臺灣某知名廠商提供的高性?xún)r(jià)比USB芯片。

　　SC1443x系列CMOS芯片是美國國家半導體公司專門為DECT開發的一款功能強大，性能優越的芯片(目前SC1443x系列為SiTel全權代理)。它被設計能完滿地完成所有DECT(1.8G和2.4G)通訊所需要的音頻、信號和數據處理。圖4是SC1443x系列CMOS芯片的方塊圖。

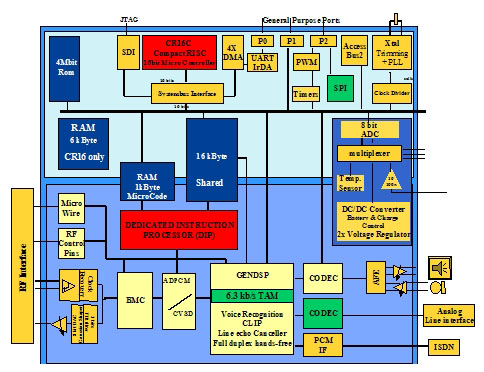

圖4：SC1443x方塊圖

　　本方案采用的USB芯片適應USB v1.1規范以及USB音頻和人機接口(HID)v1.1類規范，并支持16位雙聲道數字音頻控制與處理，采樣頻率可設置為最高48kHz最低8kHz。支持最高12Mbps的連續信號傳輸。

　　系統的主要功能包括Skype/PSTN兼容；Skype來電顯示。來顯又包括六個方面：1. 支持Skype與PSTN切換；2. 支持1.8G DECT頻率范圍；3. 多子機系統(一拖四)，支持內部通話；4. 支持PSTN來電顯示(TYPE1 CLIP)(FSK+DTMF)；5. 全雙工(偽的)擴音器電話功能；6. 數字免提功能。

　　該DECT系統的座機(BS)部分見圖5。

圖5：DECT+Skype數字無繩電話方案的座機部分構成

　　DECT的座機部分可以根據應用，選擇配置采用獨立模式或外接MCU的模式工作，方便用戶靈活擴展功能。外接MCU通過RS232口或SPI口與基帶處理器SC14438/37/35連接，實現控制/數據的交互。

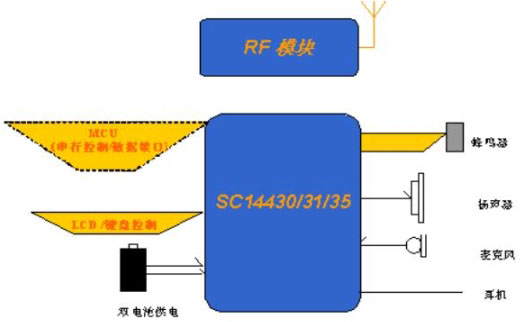

圖6：DECT+Skype數字無繩電話方案的手機部分

　　該DECT系統的手機(HS)部分如圖6所示。手機部分可以根據應用選擇配置采用獨立模式或外接MCU的模式工作，方便用戶靈活擴展功能。采用獨立模式工作模式，基帶處理器SC14430/31/35可以實現對LCD、鍵盤的控制。外接MCU工作模式是通過外接MCU的RS232口或SPI口與基帶處理器SC14430/31/35連接，實現控制/數據的交互。
