恒訊達為陜西省地市移動構建異網改號通知系統

2010/09/13

1、概述

　　隨著移動通信事業的迅猛發展和通信市場競爭的日趨激烈，人們對電信服務的要求也越來越高，努力提高服務質量，塑造企業的新形象是當今電信部門亟待解決的問題。由此建立一套基于先進的計算機電話集成技術的改號通知系統，向客戶提供及時準確的信息和多種優質快捷的服務十分的必要。改號通知系統就在這種背景下應運而生了，通過撥打原電話號碼，系統提供播放改號語音服務，使用戶及時地了解電話號碼的變更，免去逐個通知的麻煩，也不用擔心因電話變更而丟失重要用戶，也使運營商的服務向更加完善的方面更進一步，提高了用戶對運營商的滿意度和認可度。

　　只需要用戶設置將呼叫轉移到改號通知業務平臺上，當其他用戶撥打該用戶的時候，就會(huì )聽到系統播報的該用戶的新號碼的提示語音，換號改號都能實時準確的通知給聯系人，省去用戶的額外工作和擔憂。

2、業務介紹

　　當客戶申請了改號通知業務后，客戶將需要改號的手機設置呼叫轉移，將呼叫轉移到改號通知系統的接入號碼上，當用戶撥打此客戶的舊號碼時，系統取出該客戶的舊號碼所對應的新號碼，以語音方式播報給主叫方，從而完成改號通知服務。例如：當某用戶（手機、固定電話）撥打已做變更用戶的手機號碼時會(huì )得到類似如下語音提示：您好！您所撥打的手機號碼已改為XXX，請撥打新號碼。該語音可任意設置，還可以將該提示以短信形式下發到手機撥打用戶，且主叫方用戶不會(huì )產生任何費用。

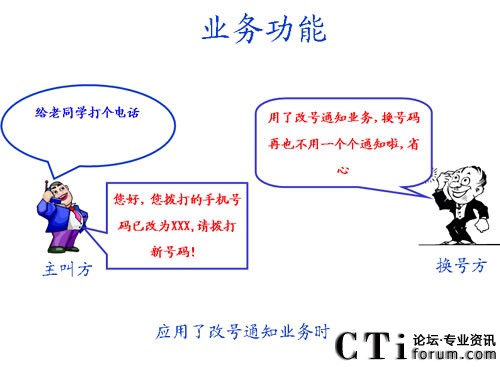

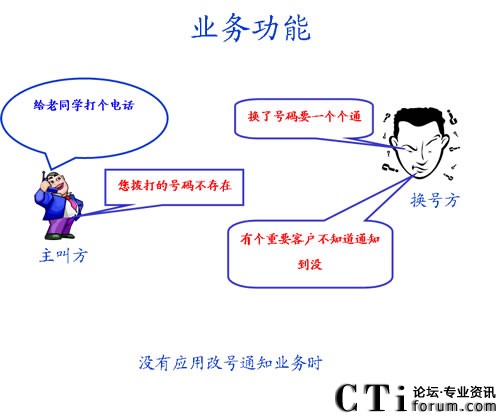

業務功能

應用了改號通知業務時

應用了改號通知業務時


3、系統原理

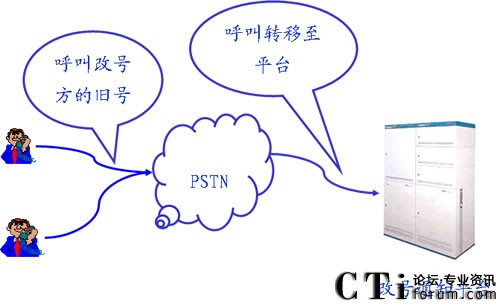

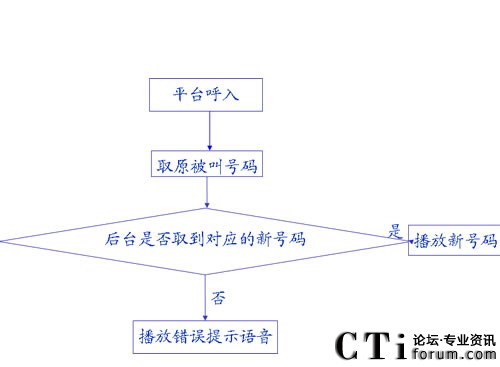

　　當主叫方撥打應用了改號通知服務的用戶時，通過呼叫轉移將呼叫轉到被叫方所設置的改號通知系統的接入號碼上，進入系統后，系統后臺根據取得的原被叫查詢該被叫用戶所對應改號后的新號碼，然后以語音播報給對方，同時也可以將該信息以短信方式下發給手機撥打用戶。如果沒有找到相對應號碼，則播放提示錯誤語音。該過程期間，系統不予對端發送應答信號，故不會(huì )產生通話費用。交互過程需要信令配合，即信令間需要發送原被叫號碼。
系統結構

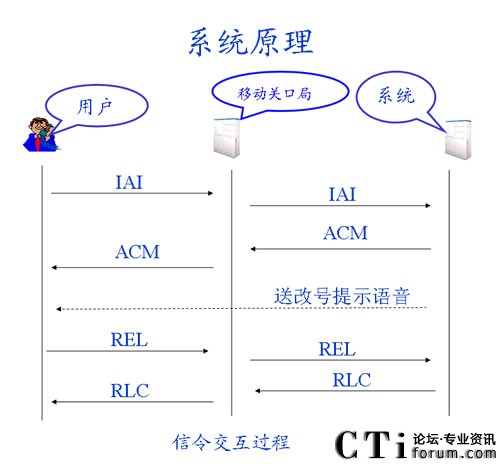

　　以7號信令交互過程為例，如上圖所示：IAI消息中包含原被叫信息，當系統平臺收到關口局發過來的IAI消息后，將原被叫取出，然后給對端送ACM消息，后臺查詢后送改號提示音。不送ANC計費消息，故主叫方不會(huì )產生通話費用。然后用戶掛機或者局端拆線，完成這一業務功能。

4、系統結構

　　本系統基于HXD09可編程智能語音交換平臺搭建而成，由IVR，ACD，數據庫、及相關網絡(luò )設備組成，通過E1數字中繼與局端對接，信令方式為7號信令，CTI服務器通過網絡(luò )與業務數據庫相連，通過外部接口訪問號碼表數據庫，當取得呼入號碼的原被叫后，通過查詢數據庫號碼表來取出相對應的新號碼，播報給對方。
系統結構

4.1、系統組成部分

　　HXD09智能語音交換機（核心設備）：提供中國一號，七號，ISDN等主流信令撥入、呼出功能和全內置的自動排隊（ACD）功能，負責向用戶播放服務用語、語音通知、呼叫引導用語、合成語音等。
　
　　CTI服務器：呼叫中心核心。控制業務流程的運行，存儲管理語音錄放等功能。提供業務應用系統接口。具有智能的語音/文本轉換、傳真圖像/文本轉換功能。可實現多個特服業務的集成功能。

　　數據庫服務器：存放業務數據，如用戶的新老號碼信息，支持主流數據庫如：SQLSERVER,ORACLE等。

5、系統功能特點
6、系統硬件平臺

　　廣東恒訊達通訊技術有限公司HXD09可編程語音交換機是基于交換機、CTI 和 TCP/IP 技術，實現話音、傳真、座席、IP電話等多種服務方式一體化的可編程交換機。跟傳統的語音插卡 + 工控機的模式相比，有很大優勢 ，具體性能如下 ：

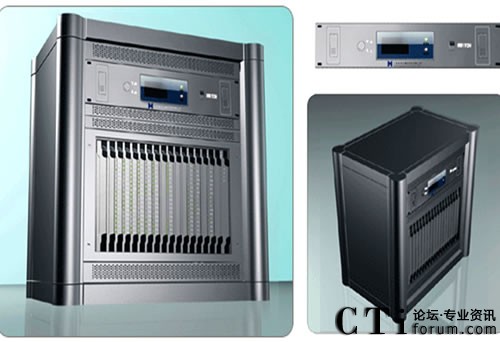

6.1硬件平臺圖示
硬件平臺圖示

　　本產品是定位于新一代 call-center 的核心設備，其突破傳統交換機的界限，把語音、傳真、IP、會(huì )議等所有功能板上架，統一到數字程控交換機上。系統整體性能達到電信級標準，板卡均可熱插拔，主控CPU、內部交換網絡(luò )、系統時鐘、電源均可雙備份；同時本產品改變了可構建呼叫中心的各個網絡(luò )結構和交換體系，提高了整個系統的穩定性，優化了數據流程，免去了面向交換機和語音卡的雙重編程，開發和維護極為靈活簡單。

6.3硬件平臺基本配置

項目

功能板

規格及說明

01

CHASIS

19 標準機箱

02

PWR-1

一次電源；220V~-48V雙備份

03

PWR-2

二次電源；-48V~+5V。推薦雙備份

04

MPU /ss1

主控CPU交換板。提供時鐘，負責交換、主控，提供一號信令處理，提供雙MPU板熱備份功能。CPU/ss1軟件

05

MPU /ss7

主控CPU交換板。提供時鐘，負責交換、主控，提供雙鏈路七號信令模塊，提供雙MPU板熱備份功能。CPU/ss7軟件

06

ISDN /n

ISDN板。ISDN信令的處理，支持16路D通道編解碼。

07

DTV /30

數字中繼板。單板高度集成，E1接口DTMF、MFC、語音、會(huì )議資源。

08

AT0 /16

模擬中繼板。單板支持16個通道資源。

09

ASL /16

座席板。單板支持16路座席，坐席軟件 。

10

FAX/ 6m

傳真板。支持文本、傳真、word文件格式，單板支持30個傳真資源。

11

IPV -8

穩定、時延小，連接建立時間短，占用帶寬小，單板支持8路語音通道。



6.4系統開發平臺

　　HXD09 開發平臺包括FlowMaker流程生成器、HXD09語音編輯器、CTISERVER程序調試工具以及監控程序調試工具，其中FlowMaker 為主要的開發工具。

　　 FlowMaker只生成類似于狀態遷移圖一樣的二進制流程腳本文件，要生成一個可以運行的用戶應用系統，用戶還需要編寫流程中指定的函數和自己的應用執行程序（如果需要的話）同時錄入提示音和信號音。

　　用戶的流程或者函數可能有隱含的邏輯或語法錯誤，這就需要調試流程，

　　HXD09 系統提供的調試工具主要有CTISERVER 程序調試工具和監控程序調試工具。

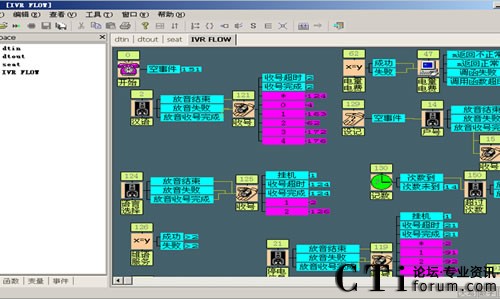

　　FlowMaker流程生成器
FlowMaker流程生成器

　　根據對客戶應用系統的需求分析，列出您需要的提示音、信號音、函數以及變量，并且用流程生成器生成相應的提示音表、信號音表、函數表和和變量表。這些表在應用系統運行過程中為CTISERVER 程序提供正確的信息;應用FlowMaker流程生成器定制流程。

　　流程定制包含：呼入流程、呼出流程、人工席流程、IVR Flow(語音導航)。

　　CTISERVER程序
CTISERVER程序

6.5硬件平臺技術參數

　　信令系統：支持中國一號、七號信令、ISDN, E/M信令，模擬接入信令。

　　時鐘指標：采用主從同步方式；達到《郵電部電話交換設備總技術規范書(GF002-9002.1)》中的三級時鐘標準。

　　IVR性能指標：

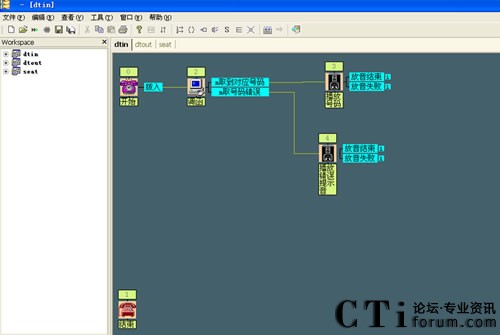

6.6 平臺業務流程簡單描述示例
平臺業務流程簡單描述

　　上圖業務流程描述所示：客戶的呼叫通過呼叫轉移進入系統平臺后，從系統變量里取到原主叫號碼后，通過調函節點來與后臺數據庫交互，取與原主叫號碼所對應的新號碼，如果取到，則通過放音節點來播放；如果沒有取到或者出錯，則播放錯誤提示音。放音節點支持多種類型的放音操作，如以文件名方式或者以變量名方式。調函節點是與外部業務系統的接口，可以調用各種主流編程語言所發布的DLL庫文件，如：vc，Java等。
